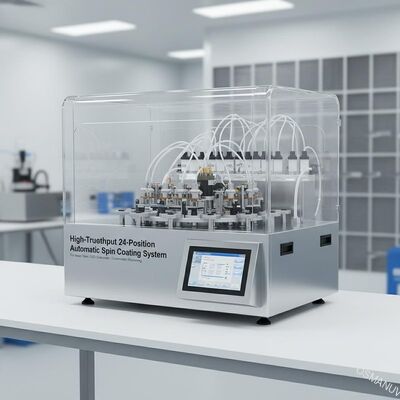

Высокопроизводительная 24-позиционная автоматическая система покрытия спином для вафли, стекла, OLED-субстратов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001 |
| Номер модели: | Спецификация |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | Деревянная упаковка |
| Время доставки: | 30-45 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Масса: | Чистый вес: 150 кг; Вес валового веса: 160 кг | Название продукции: | 24-станционная линия покрытия спином |
|---|---|---|---|
| Способ покрытия: | Спиновое покрытие | Тип приложения: | Промышленный |
| Материал: | мякоть | Интерфейс управления: | 7-дюймовый нейлоновый сенсорный экран |
| Функции безопасности: | Аварийная остановка, защита от перегрузки | Ключевые моменты продажи: | Покрытие из целлюлозы |
Характер продукции
Высокопроизводительная 24-позиционная автоматическая система нанесения покрытия центрифугированием – для пластин, стекла и подложек OLED – настраиваемая подача
Обзор продукта
Машина для центрифугирования на 24 станциипредставляет собой высокопроизводительную систему тонкопленочного покрытия, предназначенную для равномерного нанесения фоторезиста, полимеров, золь-геля и наночастиц на пластины, стеклянные подложки или диски. Каждая станция может быть запрограммирована независимо или работать в пакетном режиме.
Машина полностью настраиваема- расположение станции, профили скорости отжима, метод дозирования, материал чаши и конструкция выхлопа - в соответствии с условиями исследований и разработок, пилотной линии или производственной среды.
Технические параметры
| Параметр | Стандартное значение | Настраиваемый диапазон |
|---|---|---|
| Количество станций | 24 | 12/16/24/настраиваемый |
| Максимальный диаметр подложки | 8 дюймов (200 мм) | До 12 дюймов (300 мм)настраиваемый |
| Диапазон скорости отжима | 100–8000 об/мин | 1 - 12000 об/миннастраиваемый |
| Точность скорости | ±1 об/мин | ±0,5 об/миннастраиваемый(замкнутый контур) |
| Диапазон ускорения | 100–20 000 об/мин/с | Настраиваемыйчерез программное обеспечение |
| Программируемые шаги | 10 шагов на рецепт | Настраиваемый(без ограничений через ПК) |
| Хранение рецептов | 100 рецептов (на HMI) | Настраиваемый(сетевой диск/облако) |
| Типы дозирования | Статика, динамика, линия, спираль | НастраиваемыйСхема сопел и синхронизация |
| Материал чаши | Полипропилен (ПП) | ПТФЭ/нержавеющая сталь/стеклонастраиваемый |
| Тип вакуумного патрона | Одно центральное отверстие | Многозонный/краевой захватнастраиваемый |
| Расход выхлопных газов | 60 м³/ч на станцию | Настраиваемыйтребованиям чистых помещений |
| Источник питания | 220 В/50 Гц (одна фаза) | 110–240 В, 50/60 Гцнастраиваемый |
Приложения
- Полупроводники / МЭМС- фоторезистное покрытие для пластин (от 2″ до 8″)
- OLED/производство дисплеев- нанесение полимерного слоя
- Университет и исследовательские лаборатории- материаловедение, золь-гель пленки
- Покрытие медицинского оборудования- биосовместимые пленки
- Настраиваемый для: перовскитные солнечные элементы, нанесение углеродных нанотрубок, толстопленочные пасты.
Ключевые особенности
- Пакетная или независимая работа станции- на каждой станции могут работать разные рецепты
- Управление частотой вращения с обратной связью- сохраняет скорость при различных нагрузках
- Удаление кромочного борта (EBR)опционально на выбранных станциях
- Синхронизация автоматической выдачис профилем ускорения вращения
- Датчик вакуума и блокировка- предотвращает вращение без надлежащего вакуума в патроне
- Сенсорный интерфейсс отображением скорости/времени/шага в реальном времени
Параметры настройки
Все модели поддерживаютполная настройка:
- Количество станций (до 48 в двухъярусной конфигурации)
- Тип вращающегося двигателя (бесщеточный постоянного тока / сервопривод / с пневматическим приводом)
- Автоматизация дозирования (шприцевой насос/перистальтический/резервуар под давлением)
- Экологический контроль (температура/влажность/продувка инертным газом)
- Совместимость с чистыми помещениями (от класса 10 до класса 100 000 –настраиваемый)
- Экспорт данных SECS/GEM или RS232 для систем управления производством
Поддержка и услуги
- Гарантия 24 месяца на электронику, 12 месяцев на двигатели.
- Пожизненная техническая поддержка по телефону/электронной почте/WhatsApp
- Обучение и установка на месте (для промышленных моделей)
- Запасные части доставляются по всему миру в течение 48 часов.
- Инженерная поддержка настройки(чертежи CAD + код ПЛК) включены
Упаковка и доставка
- Упаковка: антистатический вакуумный мешок + пенопластовое крепление + усиленная экспортная коробка (настольные модели) или фанерный ящик (напольные модели).
- Способы доставки: DHL/FedEx (небольшими партиями), морские перевозки (FOB/CIF), авиаперевозки.
- Срок поставки: 20-45 дней в зависимости отуровень настройки
Часто задаваемые вопросы
Вопрос: Могут ли все 24 станции работать одновременно с разной скоростью?
О: Да и нет. В версии с независимым двигателем (более высокая стоимость) да. В версии с общим приводом все работают с одинаковой скоростью, но могут иметь разное время выдачи.настраиваемыйк вашим потребностям.
Вопрос: Каков минимальный размер носителя, который может удерживать патрон?
A: Стандартные патроны рассчитаны на диаметры от 2 до 8 дюймов. Для более мелких деталей (1 см × 1 см) мы можемнастроитьвакуумные патроны с уменьшенными вакуумными зонами.
Вопрос: Могу ли я использовать это устройство для нанесения покрытий на материалы с высокой вязкостью (например, SU-8 или толстый фоторезист)?
А: Да. Мы можемнастроитькрутящий момент двигателя и дозирующее сопло (большего диаметра) для применений с высокой вязкостью.
