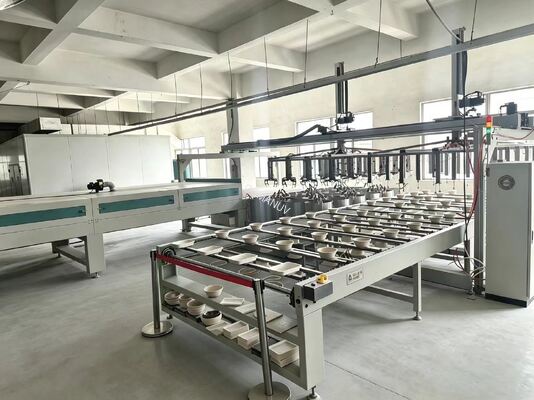

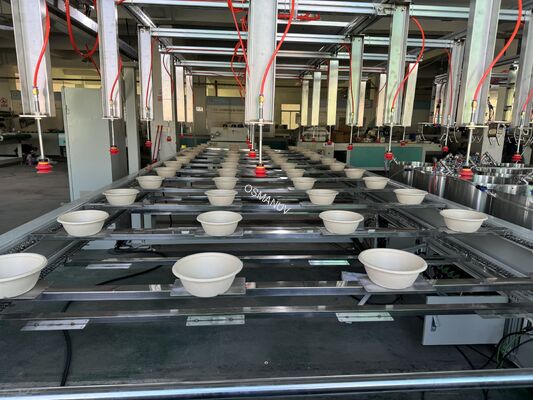

24-станционная линия вращающегося спинного покрытия для целлюлозной посуды
Эта полностью автоматизированная линейная линия по производству 24-станционных спиновых покрытий предназначена для высокопроизводительного, точного применения барьерных покрытий (PE, PLA, водные дисперсии без PFAS, фоторезистентные,полимеры) на субстраты, включая построенные из целлюлозы столовые принадлежностиИспользуя высокоточную вращающуюся индексацию с индивидуальными станциями покрытия спином, система обеспечивает последовательное, равномерноеи отложения пленки без отверстий при интеграции дозировки, прячение и отверждение в один непрерывный процесс.
Технические спецификации
| Параметр | Стандартная стоимость | Настраиваемый диапазон |
|---|
| Количество рабочих мест | 24 позиции (ротационная индексация) | 12 / 16 / 24 / 32 станции |
| Производственная мощность | 15 - 35 циклов/мин (360 - 840 шт/час) | Настраиваемыйна основе времени сушки и размера деталей |
| Максимальный размер подложки | Диаметр 200 мм или панель размером 300×300 мм | До 450 мм /настраиваемыйРазмер ключа |
| Диапазон скорости вращения | 100 - 8000 оборотов в минуту | Настраиваемыйдо 12 000 оборотов в минуту |
| Точность скорости | ± 1 оборота в минуту (сервоуправляемая) | ±0,5 оборотов в минуту в замкнутом цикленастраиваемый |
| Масса покрытия / толщина | 5 - 25 gsm (сухое) / 5 - 200 μm (мокрое) | Настраиваемыйс помощью насоса и профиля вращения |
| Однородность покрытия | > 95% (на 24 станциях) | Увеличивается до ±1% /настраиваемый |
| Способ нанесения покрытия | Точный насос измерения + высокоскоростное вращение покрытия | Настраиваемый(Игла, спрей, чернила) |
| Способ сушки | Многоступенчатый туннель (IR + принудительный горячий воздух) | Настраиваемыйдлина, зоны, вариант УФ |
| Основной строительный материал | 304 из нержавеющей стали (каркас), проход жидкости пищевого качества | Покрытия из 316L / PTFEнастраиваемый |
| Система управления | Mitsubishi PLC + 7′′ HMI сенсорный экран | Дельта.настраиваемая марка |
| Электрическое питание | 380 В / 50 Гц (3 фазы), пик ~ 80-120 кВт | 220V - 480V, 50/60Hzнастраиваемый |
| Сжатый воздух | 00,6 - 0,8 МПа, ~ 150 NL/мин | Настраиваемыйскорость потока |
| Эффективность передачи материала | > 90% | Настраиваемыйс EBR и колодой для восстановления |
| Отпечаток линии (L × W × H) | Приблизительно 12м × 3,5м × 2,2м | Полностью настраиваемыйчтобы соответствовать существующей установке |
Заявления

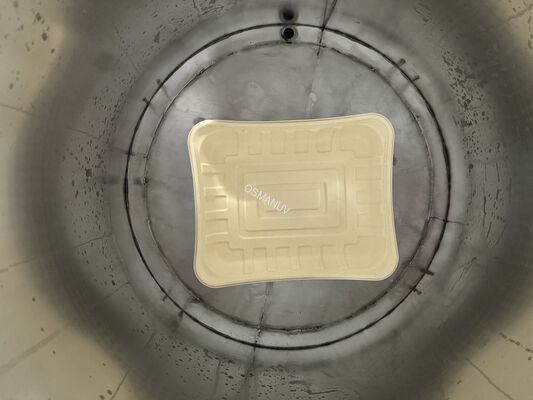

- Столовая посуда из целлюлозы - тарелки, миски, подносы, контейнеры из раковины (PE, PLA, биологические барьерные покрытия)
- Полупроводники и MEMS - фоторезистентное покрытие на пластинах (до 300 мм)
- Солнечные батареи OLED / перовскит - отложение тонкой пленки для дисплеев и фотоэлектрических панелей
- Продовольственная упаковка - водо/масляное барьерное покрытие для одноразовой экологически чистой упаковки
- Покрытие медицинских изделий - биосовместимые пленки на имплантатах или компонентах
- Настраивается для: гибких пленок, стеклянных панелей, керамических лент, электродов литийных батарей
Ключевые особенности
- Индивидуальное управление станцией - каждая станция может запускать независимые программы вращения (скорость, время, ускорение)
- Высокая эффективность и урожайность - > 90% эффективность переноса материала по сравнению с распылением
- Точность и однородность - сервоуправляемое дозирование и вращение гарантируют постоянный вес покрытия
- Быстрая смена - модульная конструкция инструментов позволяет быстро менять продукты
- Умный контроль и регистрация данных - HMI с библиотекой рецептов (до 999 рецептов), мониторинг в режиме реального времени
- Прочный и гигиеничный дизайн - конструкция из нержавеющей стали 304, легкая в очистке
- Логика экономии материалов - интеллектуальная система утилизации сокращает потребление химических веществ на 25-40%
- Безопасная блокировка - аварийная остановка, блокировки крышки, обнаружение вакуума для хранения подложки
Варианты настройки
- Количество станций: 8 / 12 / 16 / 24 / 32 станции -настраиваемый
- Гнезда для деталей и инструменты: оборудование, изготовленное на заказ для конкретных форм продукции
- Система дозирования: тип насоса, вместимость и конструкция сопла для различных вязкостей покрытия -настраиваемый
- Сушильный туннель: длина, зоны нагрева, инфракрасная длина волны или ультрафиолетовое отверждение -настраиваемый
- Профили вращения: скорость, ускорение, время на станцию - независимонастраиваемыйпо рецепту
- Конфигурация расположения: круглая, линейная или L-образная -настраиваемыйдля площади на полу
- Интеграция: интерфейс с существующими литейными прессами, конвейерами или системами MESнастраиваемый
- Восстановление материалов: переработка EBR, низкомерные линии, резервуары для восстановления растворителей -настраиваемыйдля минимальных отходов
- Контроль окружающей среды: совместимость с чистыми помещениями (класс 10 - класс 100000), очистка инертных газовнастраиваемый
Поддержка и услуги
- Гарантия от 12 до 24 месяцев (может быть продлена в зависимости от модели)
- Консультации по проектам - анализ целесообразности и проектирование технологических решений
- Установка и ввод в эксплуатацию - установка и калибровка на месте под наблюдением
- Удаленное устранение неполадок - через WhatsApp, Teams или TeamViewer
- Поставка запасных частей - запасы более 7 лет
- Обучение оператора - обучение на месте для вашей производственной команды
- Инженерная поддержка настройки - CAD чертежи + корректировка кода PLC включена
Упаковка и перевозка
Упаковка включает в себя антистатический вакуумный мешок + пенопокрытие + укрепленный экспортовый ящик из фанеры с антиржавой бумагой VCI и влагостойким барьером на чувствительных компонентах.FOB (Шанхай / Шэньчжэнь / Циндао) или CIF морским транспортомДокументы включают: руководство пользователя, сертификат калибровки, декларацию CE, электрические схемы.
Часто задаваемые вопросы
Вопрос: Могут ли 24 станции одновременно запускать разные программы?
В версии с независимым двигателем каждая станция поддерживаетнастраиваемыйнезависимая рецептура (скорость, время, ускорение).
Вопрос: Какие размеры подложки можно обрабатывать?
О: Стандарт поддерживает до 200 мм пластинок или 300×300 мм панелей.настроитьшвы для подложки от 5×5 мм чипов до 450 мм панелей.
Вопрос: Может ли эта линия обрабатывать как водяные, так и растворительные покрытия?
А: Да, мы можем.настроитьматериалы траектории жидкости (PTFE, 316L) и добавление взрывостойких электрических элементов для совместимости с растворителями.
Вопрос: Можно ли регулировать длину туннеля для сушки?
О: Да. Сушильный туннель может бытьна заказ(удлиненные/укороченные, различные зоны нагрева) на основе профиля отверждения покрытия.
Вопрос: Как я могу переключаться между различными формами продукции?
Ответ: Машина использует модульные инструменты.настраиваемыйи может быть заменена менее чем за 15 минут для быстрой смены.
Вопрос: Может ли линия интегрироваться с моим существующим формовым пресом?
О: Да, мы предоставляемнастраиваемыйИнтерфейсы ввода/вывода, сопоставление скорости и протоколы связи PLC для бесшовной интеграции.
Вопрос: Каково минимальное количество заказа для индивидуальной линии?
Ответ: 1 блок для изменения конфигурации (гнёзда, сосуды, скорость). 2+ блока для полного механического перепроектирования и индивидуальной компоновки.
