Одностанционный спин-покрыватель для формованных пищевых контейнеров из целлюлозы
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001/CE |
| Номер модели: | ОСМ-XT-400 |
| Документ: | CE-Single station spin caot...ne.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 30 ~ 40 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Способ покрытия: | Спиновое покрытие | Максимальная ширина продукта: | 500 мм |
|---|---|---|---|
| разрезать толщину: | 2 г/шт~8 г/шт | Функция: | Пластиковая чашка быстрая сушилка |
| Субстрат: | волоконно -цементный доска | Приложение: | Товар |
| Гарантия: | 1 год | Метод нагрева: | Электрический |
| Тип упаковки: | Вульдер Пакет | ||
| Выделить: | одностанционный спин-коатер для формованной пульпы,Настольная установка для нанесения покрытий с настраиваемыми креплениями,Машина для нанесения покрытий методом формования пульпы для НИОКР |
||
Характер продукции
Однопозиционная машина для нанесения центрифугированного покрытия для пищевых контейнеров из формованной целлюлозы

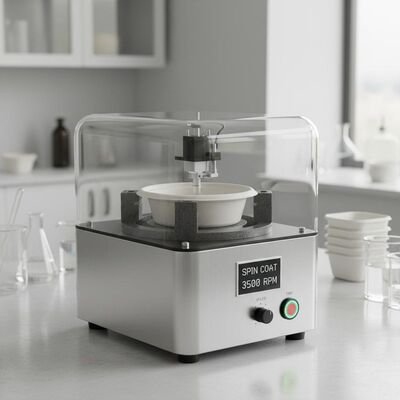

Настольная конструкция с настраиваемыми приспособлениями для исследований и разработок, а также мелкосерийного производства
Состав производственной линии

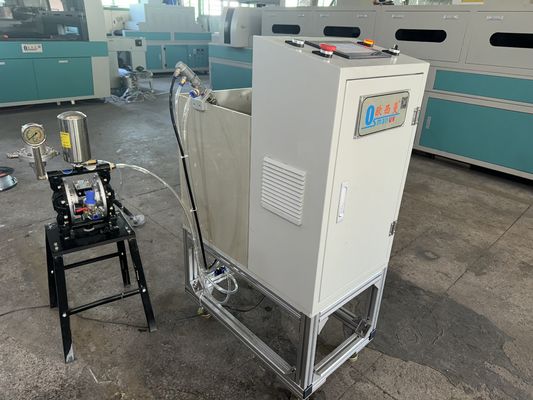

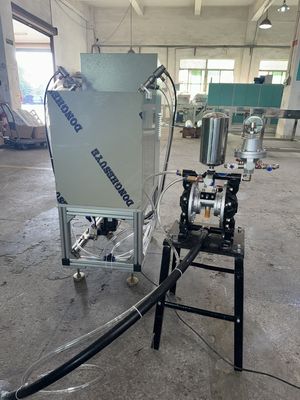

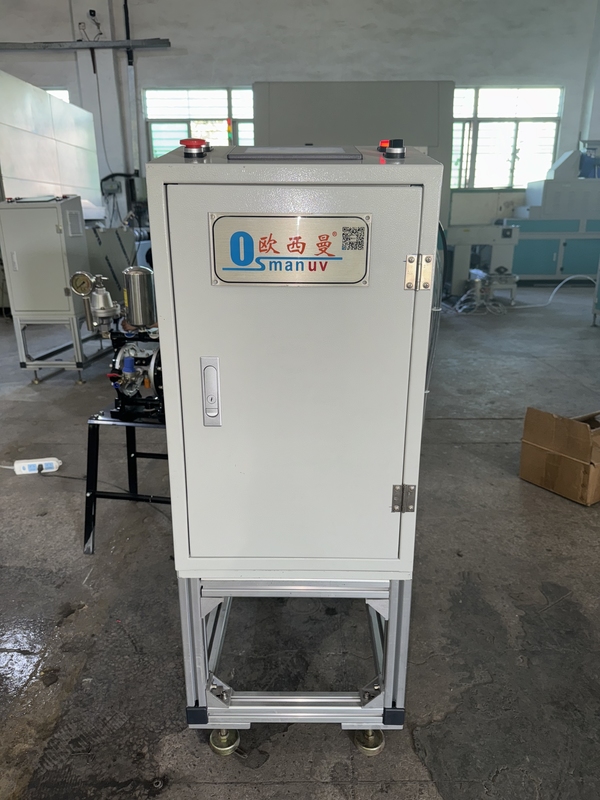

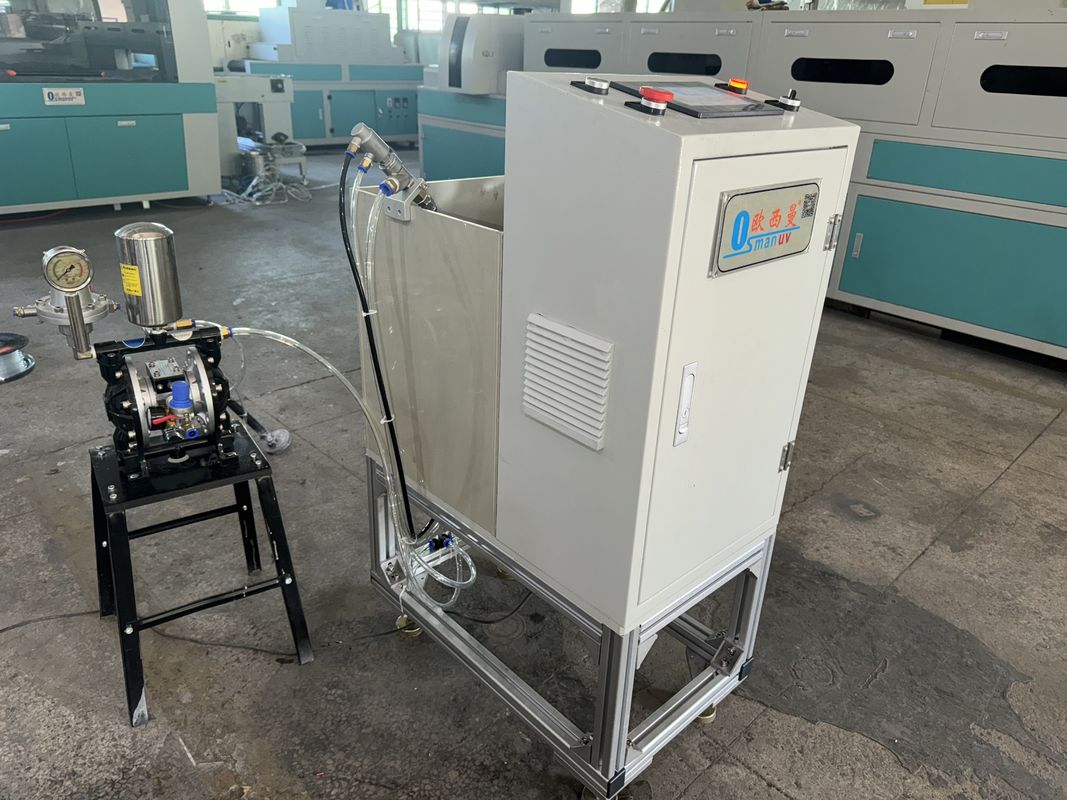

Это одностанционное оборудование для центрифугирования представляет собой автономную модульную установку, предназначенную для гибкой эксплуатации. Стандартный состав производственной линии включает в себя:
- Станция ручной загрузки:Оператор помещает формованный продукт из целлюлозы на центрифужное приспособление.

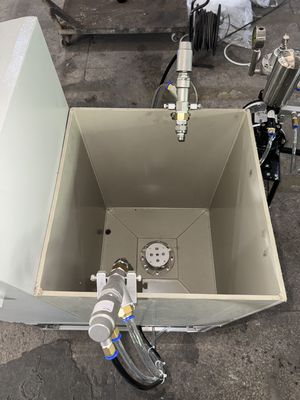

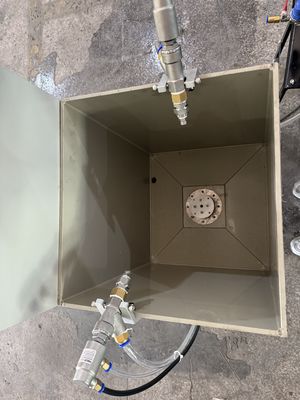

- Камера для нанесения покрытия с одной станцией:Закрытая камера с программируемым вращающимся патроном и настраиваемым приспособлением
- Прецизионная система нанесения покрытия:Шприцевой насос или электромагнитный клапан для точного нанесения покрытия в небольших объемах.
- Консоль управления с сенсорным экраном:HMI для программирования рецептов отжима (скорость, время, ускорение) и управления процессом
- Дополнительный модуль сушки на месте:Встроенная ИК-лампа или насадка горячего воздуха для немедленной сушки после отжима.
- Станция ручной разгрузки:Удаление продукта с покрытием для отверждения или упаковки
Примечание. Система может быть интегрирована со специальной сушильной печью или конвейером, а конструкция приспособленияполностью настраиваемыйв соответствии с геометрией вашего конкретного продукта.
Описание продукта
НашОдностанционное оборудование для центрифугированияпредставляет собой прецизионную систему, специально разработанную для нанесения однородных функциональных покрытий навнутренние поверхностиизделий из формованной целлюлозы, таких как контейнеры для еды, миски, тарелки, подносы и чашки. Это идеальное решение для исследований и разработок, прототипирования, мелкосерийного производства и оптимизации формулы покрытия.
В машине используется передовая технология центрифугирования: формованный продукт из целлюлозы надежно удерживается наприспособление, изготовленное по индивидуальному заказуили вакуумный патрон внутри камеры нанесения покрытия. Прецизионная система дозирования наносит контролируемое количество покрытия (на водной основе, биополимера или масло/водонепроницаемого покрытия) на внутреннюю поверхность продукта. Затем приспособление вращается с программируемой скоростью (0–6000 об/мин), и создаваемая центробежная сила равномерно распределяет покрытие по всей сложной внутренней геометрии, включая глубокие углы и боковые стенки, создавая бесшовный барьер без отверстий.
Ключевые преимущества
- Полный охват сложных 3D-форм с углублениями и поднутрениями.
- Точный контроль толщины покрытия (1-50 микрон)
- Минимальные отходы материала – лишнее покрытие отделяется и может быть собрано/переработано.
- Воспроизводимые результаты с сохраненными рецептами ПЛК
Система предназначена для настольной или напольной установки иполностью настраиваемыйдля обработки продуктов различной формы, размера и материалов покрытия.
Технические параметры
В следующей таблице приведены технические характеристики наших стандартных моделей центрифугирования с одной станцией.Обширная настройкадоступен для удовлетворения ваших уникальных размеров продукта, материалов покрытия, а также требований к исследованиям и разработкам или производству.
| Параметр | Стандартная модель (например, OSM-XT-450T) | Прецизионная модель (например, OSM-XT-400T) | Диапазон настройки |
|---|---|---|---|
| Тип машины | Настольная центрифугирующая машина | Напольная одиночная станция | Настраиваемыйформ-фактор |
| Диапазон скоростей вращения | 100–6000 об/мин | 100–10 000 об/мин | Настраиваемыйдо 15 000 об/мин |
| Скорость Точность | ±1% от заданного значения | ±0,5% от заданного значения | Доступны высокоточные сервоприводы |
| Ускорение | 100–10 000 об/мин/с | Программируемые темпы изменения скорости | Настраиваемыйпрофили ускорения |
| Программируемые шаги | До 10 шагов на рецепт | Многоступенчатые профили (выдача, размазывание, отжим, сушка) | Настраиваемыйсложность рецепта |
| Размер приспособления/патрона | Диаметр до 200 мм. | Диаметр до 300 мм. | Полностью настраиваемыйк геометрии вашего продукта |
| Тип светильника | Вакуумный патрон (стандартный) | Вакуумный или механический зажим | Настраиваемыйметод крепления (вакуумный, механический, 3D-печать на заказ) |
| Макс. Высота/глубина продукта | До 100 мм | До 150 мм | Настраиваемыйглубина камеры для более высоких продуктов |
| Метод нанесения покрытия | Ручной шприц / Автоматический шприцевой насос | Прецизионный электромагнитный клапан/Многосопловая система | Настраиваемыйсистема дозирования |
| Макс. Вязкость покрытия | До 1000 сП | До 2000 сП | Настраиваемыйдля покрытий с более высокой вязкостью |
| Интерфейс управления | Цифровой сенсорный экран с хранилищем рецептов (20 рецептов) | 7-дюймовый ЧМИ с хранилищем рецептов (более 100 программ) | Настраиваемыйпрограммное обеспечение, регистрация данных, экспорт на USB |
| Регистрация данных | Дополнительный USB-экспорт | Стандартный экспорт через USB/Ethernet | Настраиваемыйсбор данных для документации НИОКР |
| Источник питания | 110 В/220 В, 50/60 Гц (одна фаза) | 220 В, 50/60 Гц (одна фаза) | Настраиваемыйк местному напряжению |
| След (прибл.) | 400 мм х 500 мм | 600 мм х 700 мм | Настраиваемыймакет |
| Функции безопасности | Прозрачный капюшон с блокировкой | Защитный кожух с блокировкой и аварийной остановкой | Настраиваемыйпредохранительные блокировки |
Приложения
Это одностанционное оборудование для центрифугирования идеально подходит для:
- НИОКР и разработка рецептуры покрытия:Тестирование новых покрытий на водной основе, биополимеров или барьерных покрытий на целлюлозных основах для оптимизации вязкости, адгезии и покрытия.
- Изготовление прототипов и образцов:Создание образцов с покрытием для презентаций клиентам, полевых испытаний и рыночных испытаний перед полномасштабным производством.
- Мелкосерийное производство:Производство ограниченного количества специальной или дорогостоящей целлюлозной продукции с покрытием, такой как пищевые контейнеры премиум-класса, косметическая упаковка или промышленные вкладыши.
- Оптимизация параметров процесса:Определение оптимальной скорости отжима, объема выдачи, ускорения и времени сушки для продуктов новой формы.
- Контроль качества и тестирование:Оценка характеристик покрытия (водостойкость, маслостойкость, термостойкость свыше 100°С) на готовых образцах.
- Образовательные и научно-исследовательские учреждения:Поддержка академических исследований в области экологически чистой упаковки и функциональных покрытий.
Параметры настройки
Мы понимаем, что каждый продукт и цель исследования уникальны. Поэтому,наши одностанционные системы центрифугирования имеют широкие возможности настройки:
- Индивидуальный дизайн светильника:Мы разрабатываем и производим приспособления с учетом точной внутренней и внешней геометрии вашего конкретного изделия из целлюлозы (миски, подноса, коробки, чашки). В число опций входят вакуумные патроны с прецизионно просверленными отверстиями для равномерного удержания, механические зажимы или специальные держатели, напечатанные на 3D-принтере.
- Материал приспособления: Настраиваемыйвыбор материалов (алюминий, нержавеющая сталь, покрытие из ПТФЭ или ацеталь) на предмет совместимости с коррозийными покрытиями или высокотемпературной сушкой.
- Настройка системы дозирования:Выбор методов дозирования, включая прецизионные шприцевые насосы для небольших объемов исследований и разработок, электромагнитные клапаны для дозирования по времени или системы с несколькими соплами для сложных рисунков нанесения покрытий.
- Диапазон скоростей и контроль: Настраиваемыймаксимальная скорость (до 15 000 об/мин) и профили ускорения для особых требований к покрытию.
- Программное обеспечение и регистрация данных:Специально разработанные функции программного обеспечения, многоэтапное программирование рецептов и возможности экспорта данных (USB, Ethernet, Modbus) для интеграции в системы автоматизации лабораторий.
- Камера и корпус: Настраиваемыйразмер камеры для размещения более крупных продуктов или специальные кожухи с контролем паров растворителя, продувкой инертным газом или регулировкой влажности.
- Интеграция сушки: Настраиваемыйинтеграция с дополнительными ИК-нагревателями, вентиляторами горячего воздуха или УФ-лампами для немедленной сушки после отжима.
- Уровень автоматизации:От полностью ручных лабораторных установок до полуавтоматических систем с автоматическим дозированием и контролем цикла.
- Материал конструкции:Выбор стандартной стали с порошковым покрытием илинастраиваемыйКонструкция из нержавеющей стали (SUS 304) для влажной среды или чистых помещений.
Ключевые особенности
- Точное управление вращением:Бесщеточный двигатель с высоким крутящим моментом, точностью скорости ±1% и программируемым ускорением обеспечивает повторяемое и равномерное нанесение покрытия.
- Дизайн, ориентированный на исследования и разработки:Многоэтапное программирование рецептов и возможности регистрации данных позволяют исследователям систематически исследовать и документировать параметры покрытия.
- Универсальное крепление: Настраиваемыйвакуумные патроны и приспособления надежно удерживают бумажную массу сложной трехмерной формы, обеспечивая идеальное позиционирование во время цикла отжима.
- Минимальные отходы материала:Точное дозирование небольшого объема идеально подходит для дорогих или экспериментальных материалов покрытия, что значительно снижает затраты на исследования и разработки.
- Удобный интерфейс:Интуитивно понятный сенсорный экран HMI с хранилищем рецептов позволяет быстро вызывать оптимизированные параметры для различных продуктов.
- Компактный размер:Настольная конструкция экономит ценное пространство лаборатории или производства.
- Прочная и безопасная конструкция:Создан для долговечности благодаря корпусам с защитной блокировкой, локализации разливов и функциям аварийной остановки.
- Перспективная модульность:Модульная архитектура позволяет осуществлять последующие обновления инастройкапо мере развития потребностей в исследованиях
- Легкая очистка:Съемные компоненты канала подачи жидкости и гладкие поверхности камеры упрощают очистку между различными материалами покрытия.
Поддержка и услуги
- Предпродажная техническая консультация:Мы анализируем ваши конкретные образцы продукции, требования к покрытиям и цели исследований, чтобы предложить оптимальные решения.индивидуальныйсистемный дизайн
- Пример тестирования:Отправьте нам свои изделия из целлюлозы и материалы для покрытия для разработки процесса и демонстрации в нашей прикладной лаборатории.
- Помощь в проектировании светильников:Наша команда инженеров работает с вашими моделями 3D CAD или физическими образцами, чтобы создать идеальное решение для крепления.
- Установка и настройка:Подробное руководство по установке, поддержка удаленной настройки и ввод в эксплуатацию на месте доступны по запросу.
- Комплексное обучение:Обучение операторов на основе видео и вручную, охватывающее работу машины, программирование рецептов, замену оснастки и текущее обслуживание.
- Гарантия:12-месячная гарантия на детали и работу, доступны варианты расширенной гарантии.
- Удаленная поддержка:Круглосуточная онлайн-техническая поддержка по телефону, электронной почте, WhatsApp или видеозвонку.
- Служба запасных частей:Гарантированное наличие оригинальных запчастей для быстрой доставки (2-5 дней авиакурьером)
Упаковка и доставка
- Упаковка:Система в собранном виде надежно упаковывается в картонную коробку с пенопластом илинестандартного размераусиленный экспортный деревянный ящик с защитной пленкой на всех чувствительных поверхностях. Все ящики водонепроницаемы и соответствуют стандарту ISPM-15.
- Входящие в комплект аксессуары:В комплект входят все необходимые кабели, основные инструменты, стартовый набор расходных материалов (шприцы, трубки), краткое руководство и полное цифровое руководство.
- Перевозки:
- Порт погрузки:Шэньчжэнь/Гуанчжоу, Китай (по запросу клиента)
- Время выполнения:Стандартные модели: 15-25 рабочих дней;Индивидуальныесистемы (с нестандартным крепежом): 25-35 рабочих дней после утверждения проекта
- Способ доставки:Доступно морским транспортом (FCL/LCL), воздушным транспортом или экспресс-курьером (DHL, FedEx, UPS).
- Условия доставки:FOB, CIF, CNF, DDU, DDP -настраиваемыйв зависимости от вашего местоположения
- Документация:Предоставлены коммерческий счет, упаковочный лист, коносамент, руководство пользователя и декларация CE (если применимо).
Часто задаваемые вопросы
Вопрос 1: Может ли эта машина для нанесения центрифугированного покрытия с одной станцией обрабатывать изделия из целлюлозы неправильной формы, такие как глубокие миски или сложные противни?
О: Да, абсолютно. Это его основная функция. Ключ — этоиндивидуальное вакуумное приспособлениеРазработан специально для надежного удержания вашей уникальной 3D-геометрии формы во время высокоскоростного вращения. Процесс центрифугирования эффективно покрывает все внутренние контуры, включая глубокие углы и боковые стенки.
Вопрос 2: Каков типичный диапазон толщины покрытия?
Ответ: Толщина покрытия зависит от нескольких факторов, включая вязкость материала, скорость отжима и содержание твердых частиц. Как правило, система позволяет получать однородные пленки изот 1 до 50 микрон. Разработка процесса с использованием этой машины позволит определить точные параметры, необходимые для вашей целевой толщины.
В3: Как очистить систему между различными материалами покрытия?
О: Канал подачи жидкости спроектирован так, чтобы его можно было легко чистить. В системе дозирования используются одноразовые или легко очищаемые компоненты (такие как шприцы и трубки), а поверхность приспособления/патрона можно протирать. Подробные процедуры очистки описаны в руководстве пользователя.
В4: Подходит ли машина для нанесения биополимерных покрытий на водной основе?
А: Абсолютно. Система совместима с широким спектром покрытий, включая составы на водной основе, на основе растворителей и биополимеров. Для покрытий на водной основе контроль скорости сушки (иногда с помощью дополнительного вытяжного шкафа или сушки на месте) является важной частью разработки процесса.
Вопрос 5: Могу ли я экспортировать данные процесса для документирования и анализа?
А: Да. Большинство моделей оснащены портом USB или Ethernet-соединением для экспорта рецептов запуска и фактических данных о производительности (скорость в зависимости от времени) для всестороннего документирования и анализа исследований и разработок.
Вопрос 6: Как мне создать приспособление для моей уникальной формы, отлитой из целлюлозы?
О: Мы можем спроектировать и изготовить приспособления на основе вашей 3D-модели CAD или физического образца. Просто отправьте нам характеристики вашего продукта, и наша команда инженеров разработаетиндивидуальныйудерживающий раствор. В качестве альтернативы стандартный вакуумный патрон часто можно дополнить мягкими подушечками или специальными вставками.
Вопрос 7: Каково типичное время выполнения заказа для системы с нестандартным приспособлением?
О: Время выполнения стандартной системы обычно составляет 15-25 рабочих дней. Добавлениеприспособление по индивидуальному заказуобычно добавляется 10–15 дней на проектирование, производство и тестирование.
В8: Каков гарантийный срок?
О: Стандартная гарантия на детали и работу составляет 12 месяцев. Расходные материалы (шприцы, трубки, фильтры) не покрываются. Варианты расширенной гарантии доступны по запросу.
В9: Проводите ли вы обучение операторов?
А: Да. Мы предоставляем обучающие видеоматериалы и проводим онлайн-обучения в режиме реального времени. Обучение на месте также возможно за дополнительную плату.
В10: Можно ли использовать эту машину для нанесения внешнего покрытия?
О: Хотя машина оптимизирована для нанесения внутреннего покрытия, она также может наносить покрытие на внешние поверхности, используя приспособление, удерживающее изделие изнутри. Пожалуйста, обсудите ваши конкретные требования с нашими инженерами дляиндивидуальныйрешение.
