Промышленный туннель для сушки ИР для экранопечатки и чернил √ настраиваемая ширина ленты (400-2000 мм) и зоны нагрева

Промышленный туннель для сушки ИР для экранопечатки и чернил √ настраиваемая ширина ленты (400-2000 мм) и зоны нагрева
Промышленный инфракрасный сушильный туннель для трафаретной печати и красок Настраиваемая ширина ленты (400–2000 мм) и зоны нагрева Обзор продукта Этотнастраиваемая линия ИК-сушкипредставляет собой промышленную сушильную систему туннельного типа, использующую технологию средневолнового или дальнего ...
Place of Origin:Китай
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Спецификация
Minimum Order Quantity:1 комплект
Price:Возможен торг
Product Custom Attributes
Выделить

Industrial IR drying tunnel for screen printing

,

Customizable belt width infrared drying machine

,

Infrared drying tunnel with multiple heating zones

Скорость:
Регулируемая балка
Тип конвейера:
Машины и механические устройства, изготовленные из материала, изготовленного из материала
Worktable:
Плавающий
Требование к техническому обслуживанию:
Низкие эксплуатационные расходы, легкий доступ к деталям
Напряжение:
220В
Источник питания:
Электричество
Власть:
2000 Вт
Эффективная ширина выравнивания:
1320 мм
Product Description

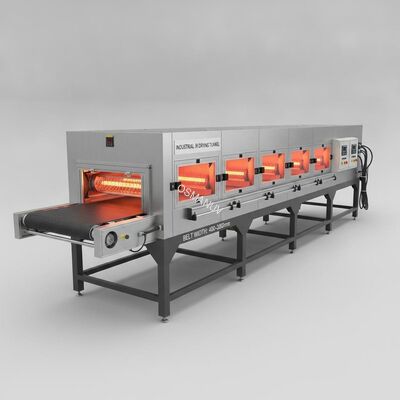

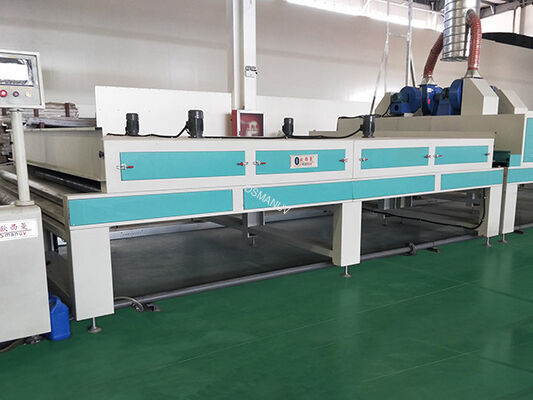

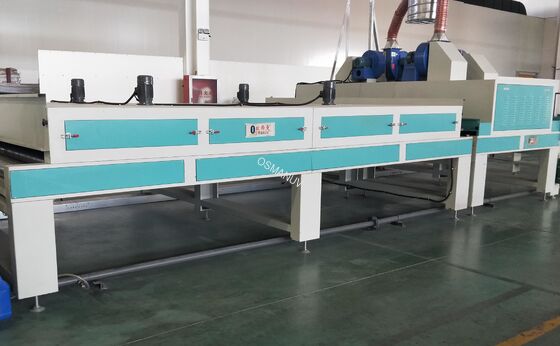

Промышленный инфракрасный сушильный туннель для трафаретной печати и красок
Настраиваемая ширина ленты (400–2000 мм) и зоны нагрева
Обзор продукта
Этотнастраиваемая линия ИК-сушкипредставляет собой промышленную сушильную систему туннельного типа, использующую технологию средневолнового или дальнего инфракрасного нагрева для эффективной сушки и отверждения покрытий, чернил и клеев на различных основах. Доступно встандартная сушка трафаретной печати,высокотемпературная обработка стекла, ипрецизионное отверждение электроникиконфигурации.
Системаполностью настраиваемыйпо ширине ленты, длине нагрева, количеству зон нагрева, диапазону температур и уровню автоматизации. В отличие от обычной сушки горячим воздухом, ИК-нагрев передает энергию непосредственно на поверхность продукта, не нагревая окружающий воздух, в результате чегоболее быстрое время высыхания,более низкое энергопотребление, иуменьшенные требования к площади помещения.
Эта линия ИК-сушки идеально подходит для сушки красок на основе растворителей и воды после трафаретной печати, тампопечати и нанесения покрытия распылением, а также для отверждения клеев, сушки покрытий на стекле/керамике и обработки оптических пленок и электронных компонентов.
Принцип работы
Инфракрасное излучение нагревательных трубок проникает в покрытие/поверхность, вызывая быстрое испарение растворителя или сшивку полимеризации (для УФ/термического отверждения). Дополнительная циркуляция горячего воздуха повышает однородность температуры внутри камеры до ±2°C.
Технические параметры
Параметр Стандартный ИК-сушильный туннель Линия по производству высокотемпературного стекла Система прецизионной электроники
Ширина ремня (настраиваемая) 400 - 2000 мм 800 - 2200 мм 300 - 1200 мм
Общая длина туннеля (настраиваемая) 2 - 20 м 5 - 28 м 2 - 8 м
Длина зоны нагрева (настраиваемая) 1,5 - 12 м 6 - 15 м 1 - 5 м
Мощность нагрева (настраиваемая) 9 - 80 кВт 20 - 200 кВт 3 - 30 кВт
Максимальная температура 80–220°С до 650°С до 200°С
Равномерность температуры ±5°С ±2°С ±2°C (с циркуляцией)
Скорость конвейера (настраиваемая) 0–15 м/мин 0–10 м/мин 0–20 м/мин
Материал ремня (настраиваемый) Тефлоновая сетка / Роликовая цепь Сетка из нержавеющей стали/керамический ролик ПТФЭ/силикон/антистатический
Максимальная высота продукта 50–200 мм до 500 мм 10–150 мм
Метод охлаждения Принудительный воздух / Окружающая среда Водяное охлаждение / принудительное воздушное охлаждение Принудительный воздух / Окружающая среда
Система управления Цифровой ПИД/ПЛК опционально ПЛК + сенсорный экран ПЛК + ЧМИ (7 дюймов)
Источник питания 220 В/380 В, 50/60 Гц 380 В, 50/60 Гц, 3-фазный 220 В/380 В, 50/60 Гц
Типичное применение Трафаретная печать, тампопечать Стеклянные бутылки, керамика, металлическое покрытие Оптические пленки, электроника, печатные платы
Приложения
  • Индустрия трафаретной печати:Сушка чернил на основе растворителей и воды на бумаге, пленке, текстиле и жестких носителях.
  • Стекло и керамика:Сушка/отверждение покрытий на стеклянных бутылках, банках, чашках, керамической плитке.
  • Электроника:Сушка защитных покрытий, паяльной маски, герметизирующих клеев на печатных платах и ​​компонентах.
  • Оптические пленки:Сушка функциональных покрытий на пленках ПЭТ, ПК, ПММА (совместима с рулонами)
  • Автомобильные детали:Отверждаемые грунтовки, краски и клеи на пластиковых/металлических компонентах.
  • Упаковка:Высыхание чернил и лаков на картонных коробках, этикетках и гибкой упаковке.
  • Текстиль и ткань:Сушка печатных рисунков и покрытий на швейных и технических тканях.
  • Деревообработка:Сушка грунтовок и верхних покрытий на водной основе и УФ-излучении на инженерных панелях.
Параметры настройки
Эта линия ИК-сушкинастраиваемыйдля удовлетворения ваших конкретных производственных требований:
  • Ширина и длина ремня:Настраиваемая ширина от 300 мм до 2200 мм, общая длина 2-28 метров.
  • Конфигурация отопления:Количество зон нагрева (1-6 и более), длина зоны на секцию
  • Тип отопления:Только ИК / ИК + циркуляция горячего воздуха / ИК + УФ в сочетании
  • Диапазон температур:Стандартный до 220°C / Высокотемпературный до 650°C
  • Тип ИК-лампы:Средневолновые (стандартные) / Быстродействующие / Двухтрубные / Углеродное волокно
  • Конвейерная лента:Тефлоновая сетка, сетка из нержавеющей стали, роликовая цепь, ремень на ремне, с силиконовым покрытием.
  • Секция охлаждения:Принудительное воздушное, водяное охлаждение, расширенное охлаждение окружающей среды
  • Дымоудаление:Одиночное или несколько выпускных отверстий с управлением заслонкой
  • Система управления:Цифровой ПИД-контроллер/ПЛК + сенсорный экран ЧМИ/Удаленный мониторинг Интернета вещей
  • Совместимость с чистыми помещениями:Беспыльная конструкция, внутренняя часть полностью из нержавеющей стали (класс 10000–100000).
  • Погрузка/разгрузка:Ручной/автоматический перенос/роботизированная интеграция
  • Инертная атмосфера:Продувка азотом продуктов, чувствительных к окислению
  • Цвет/отделка:Настройка цветового кода RAL для наружных панелей
Ключевые особенности
  • Быстрое высыхание:Прямой ИК-нагрев значительно сокращает время сушки по сравнению с обычными конвекционными печами.
  • Энергоэффективный:Низкое энергопотребление – тепло передается непосредственно продукту, а не окружающему воздуху.
  • Точный контроль температуры:PID/SSR-регулирование с однородностью температуры до ±2°C
  • Компактность:Требуется меньше площади по сравнению с длинными конвекционными сушилками.
  • Модульная конструкция:Легко расширить или переконфигурировать по мере развития производственных потребностей.
  • Равномерное натяжение ремня:Система направляющих/слежения ремня предотвращает смещение и обеспечивает стабильную транспортировку.
  • Защита безопасности:Сигнализация перегрева, аварийный останов, защита от опрокидывания фазы питания, автоматический выключатель утечки
  • Простота обслуживания:Боковые дверцы на петлях или подъемный капот для легкого доступа к нагревательным элементам и ремню.
  • Низкие эксплуатационные расходы:Герметичные подшипники, самосмазывающаяся приводная цепь, быстроразъемное соединение ремня.
  • Несколько вариантов ремня:Совместимость с тефлоновой сеткой, нержавеющей сталью или роликовыми конвейерами.
Поддержка и услуги
  • Бесплатная консультация по процессу:Проанализируйте ваши требования к сушке материала и порекомендуйте оптимальную конфигурацию.
  • Тестирование материалов:Бесплатный тест на сушку образца на нашем предприятии или с помощью мобильного устройства
  • Установка на месте:Доступны индивидуальные пакеты установки и ввода в эксплуатацию.
  • Обучение операторов:Включено в стоимость покупки — обучение на месте или видеообучение.
  • Удаленная поддержка:Круглосуточная видеосвязь и техническая поддержка по телефону
  • Гарантия:12 месяцев на все компоненты (не расходуемые)
  • Запчасти:Быстрая доставка с региональных складов (Азия, Европа, Америка)
  • Сервисное обслуживание:Имеются контракты на профилактическое обслуживание.
  • Документация:В комплект входит полное руководство пользователя, электрические схемы, список деталей и резервная копия программного обеспечения.
Упаковка и доставка
Упаковка:
  • Антикоррозионная пленка для металлических деталей.
  • Усиленный фанерный корпус для шкафа управления и хрупких компонентов.
  • Эластичная пленка + защита углов основного корпуса.
  • Пакеты с влагопоглотителем для чувствительных к влаге электрических деталей
Способ доставки:FOB Шанхай/CIF морским, воздушным или железнодорожным транспортом
Время выполнения:
  • Стандартные модели: 15-25 дней после подтверждения заказа.
  • Пользовательские конфигурации: 30–45 дней (дольше для крупных высокотемпературных линий)
Отгрузочная документация:Коммерческий счет, упаковочный лист, коносамент, декларация CE (если применимо)
Настраиваемый:Доступны экспортные ящики, индивидуальная маркировка и документация по порту назначения.
Часто задаваемые вопросы
В1: В чем разница между ИК-сушкой и сушкой горячим воздухом?
Ответ: ИК-сушка использует инфракрасное излучение для непосредственного нагрева покрытия/поверхности изделия без нагрева окружающего воздуха, что приводит кболее быстрое время высыхания (до 70% быстрее)иболее низкое энергопотребление. Сушка горячим воздухом нагревает всю камеру и использует конвекцию для передачи тепла продукту, что происходит медленнее и менее энергоэффективно, но обеспечивает более равномерное распределение температуры для термочувствительных продуктов.
