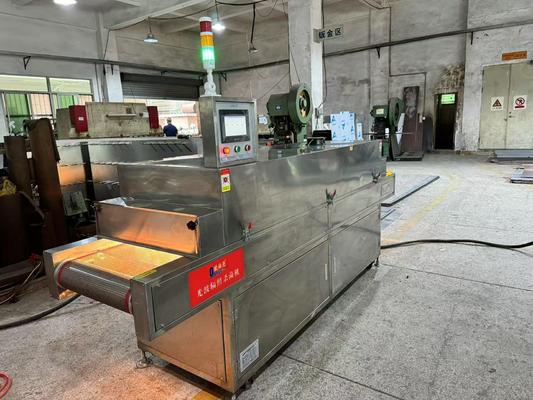

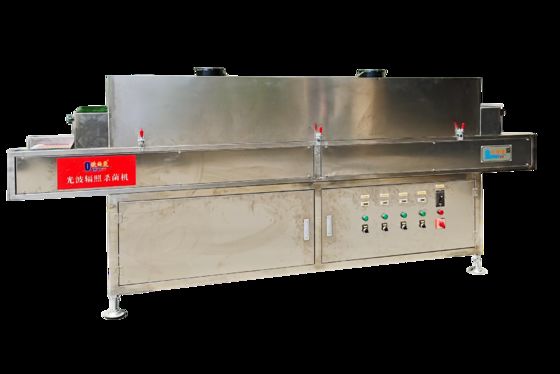

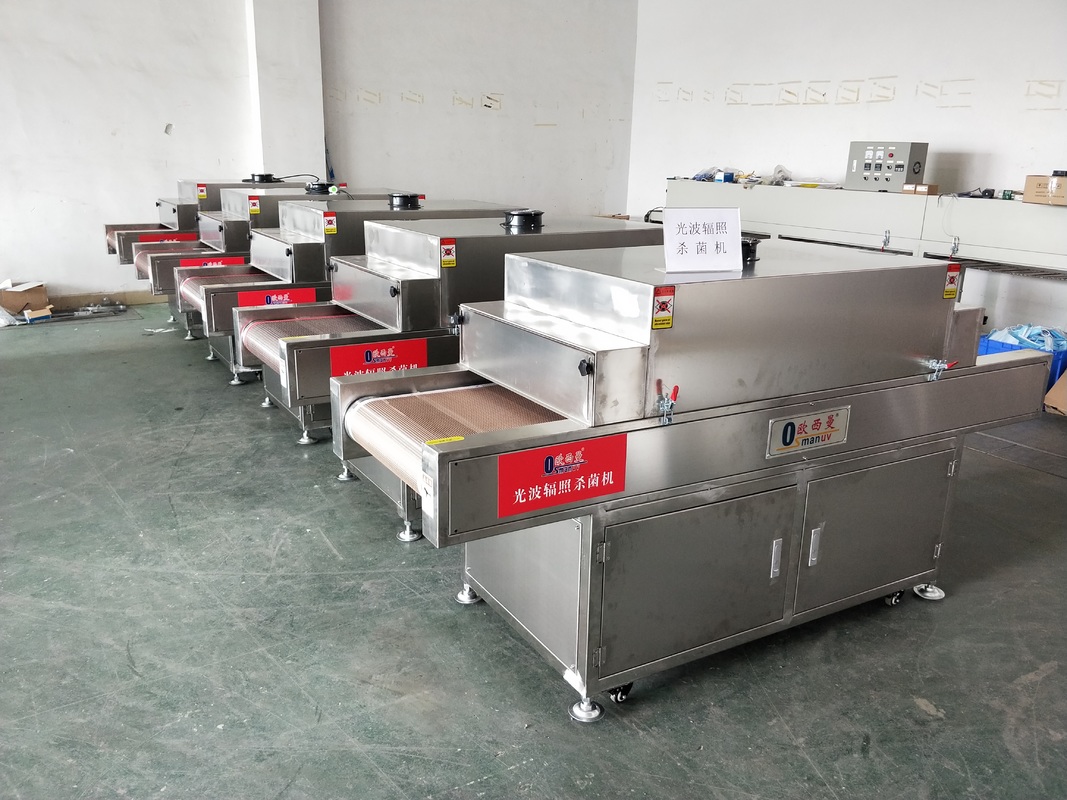

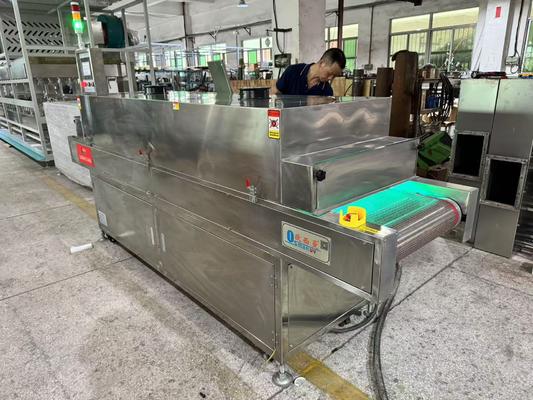

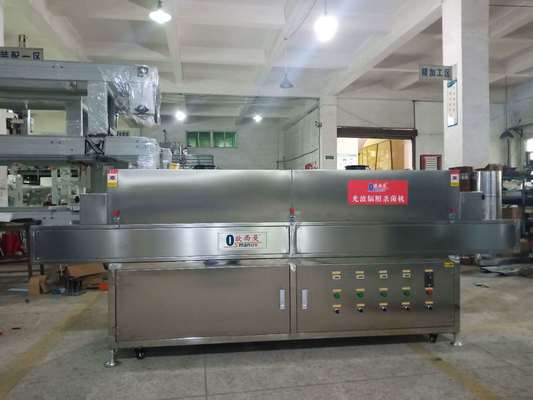

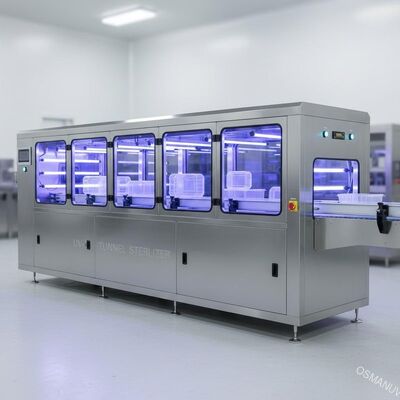

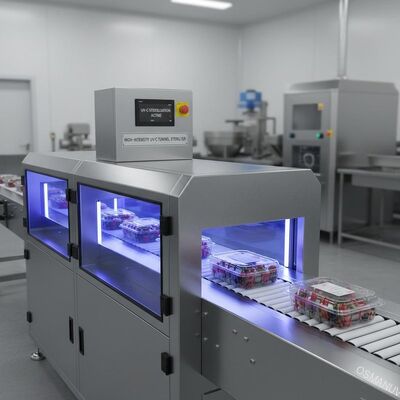

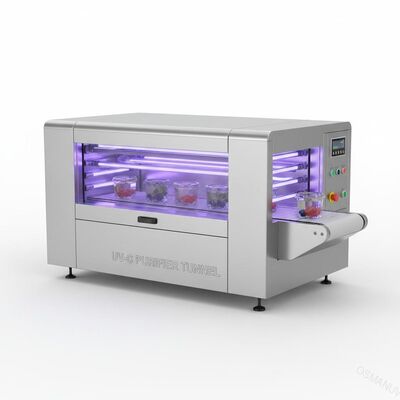

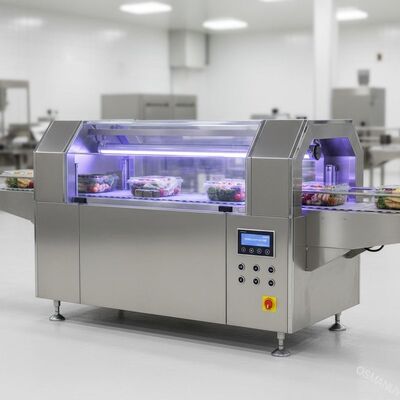

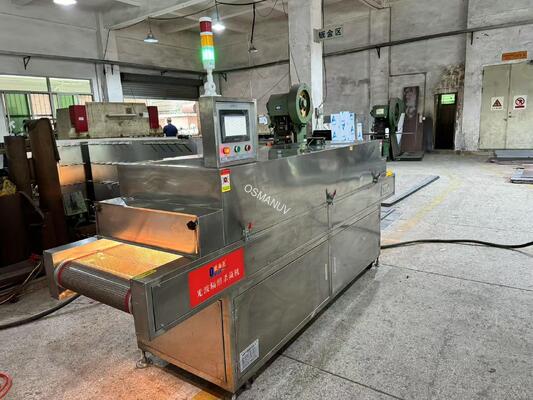

Высокоинтенсивный стерилизатор с ультрафиолетовым излучением для прозрачной упаковки пищевых продуктов
Это...Высокоинтенсивный ультрафиолетовый туннельный стерилизаторпредназначен для непрерывной высокоскоростной дезинфекции поверхности прозрачных пищевых упаковочных материалов, включая пленки, лотки, чашки, крышки, мешки и бутылки.
Состав производственной линии
- Конвейерная лента питания- сетки из нержавеющей стали или ремень из ПТФЕ, ширина от 300 до 1800 мм
- Высокоинтенсивная камера УФ-С облучения- от 4 до 24 ртутных или светодиодных УФ-С ламп высокой мощности с длиной волны 254 нм, оптимизированная система отражения
- Опция двойной стерилизации- верхние и нижние лампы для одновременной обработки верхней и нижней поверхностей
- Воздушный нож или ионизирующий вентилятор (необязательно)- для удаления пыли и статических отходов перед стерилизацией
- Система выхлопа и охлаждения- конструкция с принудительным охлаждением воздухом или жидкостью для продления срока службы лампы
- Шкаф управления ПЛК- программируемый контроллер промышленного класса с 10-дюймовым сенсорным HMI, хранится более 100 рецептов
- Система мониторинга ультрафиолетовой интенсивности в реальном времени- датчики с контролем обратной связи, сигнализация низкой интенсивности
- Конвейер вывода- с подсчётом продукции и дополнительным автоматическим агрегатом для складирования
Все поверхности, соприкасающиеся с продуктом, изготовлены из нержавеющей стали пищевого качества SUS304, полностью соответствующей санитарным стандартам пищевой и фармацевтической промышленности.
Технические параметры
| Параметр |
Значение / диапазон |
| Способ стерилизации |
254 нм УФ-С бактерицидное облучение (без химических веществ, без остатков, при низкой температуре) |
| Эффективная ширина ремня |
300 / 500 / 800 / 1,000 / 1,200 / 1,500 / 1,800 мм (настраивается) |
| Скорость конвейера |
0.5 - 25 м/мин (инверторное регулирование, бесступенчатое регулирование) |
| Материал ремня |
ПТФЕ сетка / сетка из нержавеющей стали / полипропиленовая цепь (настраивается) |
| Количество УФ-С ламп |
4 - 24 шт. (независимый контроль по зоне, настраиваемый) |
| Ультрафиолетовая длина волны |
Диапазон 254 нм (пик гермицидальности) - 265-280 нм доступен с опцией светодиодов |
| Пиковая радиация |
5,000 - 30,000 мкВт/см2 (настраивается) |
| Ультрафиолетовая доза на проход |
20 - 250 mJ/cm2 (регулируемая через скорость конвейера и мощность лампы) |
| Эффективность стерилизации |
≥99,9% (3-лога) / ≥99,99% (4-лога) / >5-лога для конфигураций высокой производительности |
| Способ охлаждения |
Принудительное охлаждение воздухом (стандартное) / охлаждение водой (необязательно для круглосуточной работы) |
| Электрическое питание |
110V / 220V / 380V / 400V / 460V, 50/60Hz, однофазный или трехфазный (настраиваемый) |
| Система управления |
/ Delta PLC с 10-дюймовым HMI сенсорным экраном, хранение рецептов (100+ рецептов) |
| Регистрация данных |
USB / Ethernet / RS485 Modbus, запись интенсивности в реальном времени |
| Особенности безопасности |
Закрытие двери (проектирование с нулевой утечкой), аварийная остановка, сигнализация о низкой интенсивности, сигнализация об отказе лампы, датчик движения |
| Срок службы УФ-лампы |
Ртутные лампы: 8 000 - 10 000 часов / светодиодные УФ-модули: ≥ 20 000 часов до L70 (настраиваемая) |
| Материал для жилья |
SUS304 / SUS316L из нержавеющей стали пищевого качества (зоны контакта с продуктом) |
| Квалификация защиты |
IP54 (стандартный) / IP65 / IP67 (настраиваемый) |
| Соответствие |
Соответствует требованиям CE, ISO9001, FDA в отношении контакта с продуктами питания, ATEX необязательно |
Заявления
- Гибкие пленки для упаковки- прозрачные полиэтиленовые (PE), полипропиленовые (PP), ПЭТ, ПЛИ пленки для использования в процессе обертывания, заполнения формы (FFS) и вертикального заполнения формы (VFFS)
- Термоформированные подносы и раковины- блюдо для свежих продуктов, мяса, морепродуктов, хлебобулочных изделий, готовых блюд
- Строгие контейнеры- пластиковые чаши, горшки, ванны, банки для молочных продуктов (йогурт, сливки), десертов, блюд для разведения и готовых продуктов питания
- Пленки для покрытия и покрытия фольги- прозрачные крышки для MAP (модифицированной атмосферной упаковки)
- Изделие для изготовления пластмасс- предварительная стерилизация перед заполнением
- Фармацевтическая блистерная упаковка- поверхностная обработка прозрачной упаковки
- Контейнеры для косметики- герметичность пломб и первичная упаковка
Варианты настройки
- Настраиваемая ширина ремня- от 300 мм (маленькие чашки) до 1800 мм (широкие пленки)
- Настраиваемое количество и расположение ламп УФ-С- односторонний (верхний или нижний), двусторонний (верхний + нижний) или угловой
- Настраиваемый диапазон скоростей ремня- от 0,2 м/мин для применения высоких доз до 30 м/мин для линий высокой пропускной способности
- Программирование рецептов на ультрафиолетовую дозу- точно соответствовать дозировке толщины упаковки, прозрачности и целевому патогену
- Технология настраиваемой лампы- ртуть (рентабельно) или светодиодно-ультрафиолетовый (включается/выключается мгновенно, без ртути, меньше тепла)
- Конфигурация охлаждения- принудительный воздух для стандартной работы, охлажденный водой для непрерывной работы при высокой температуре 24 часа в сутки
- Настраиваемая система управления- от ручного (основного) до полностью автоматического ПЛК с интеграцией MES/ERP, удаленным мониторингом и регистрацией следов аудита
- Настройка напряжения и питания- для любого глобального местоположения (110V до 460V, 50Hz или 60Hz)
- Настраиваемая высота конвейера и вводные/выводные секции- бесшовная интеграция с существующими линиями наполнения, уплотнения и упаковки
- Факультативное усиление отражения 360°- расширенные корпуса ламп с отражателями из полированного алюминия для обработки труднодоступных внутренних поверхностей
Ключевые особенности
- Высокоинтенсивные УФ-С- лучший в отрасли излучение до 30 000 мкВт/см2 для быстрой микробной инактивации
- Однородное облучение- высокоотражательная алюминиевая система отражателей устраняет теневые зоны; достижимое сокращение CFU на 6,9 log
- Нетермальная, безхимическая работа- сохраняет качество и безопасность пищевых продуктов, отсутствие остатков химических веществ или тепловых искажений
- Двусторонняя стерилизация (необязательно)- одновременная верхняя и нижняя обработка прозрачных подносов и открытых контейнеров
- Мониторинг ультрафиолетовой интенсивности в режиме реального времени- непрерывная обратная связь с сигналами тревоги для обслуживания
- Управление рецептами- хранить до 100 профилей стерилизации для различных материалов упаковки
- Энергоэффективное проектирование- конвейер на инверторе, высокоэффективные лампы, режим ожидания и снижение мощности
- Легкая чистка и обслуживание- двери для подъезда с подвижкой, замена лампы без инструментов, съемные проемы ремней
- Полная прослеживаемость данных- USB/Ethernet экспорт журналов стерилизации (интенсивность, скорость, доза) для обеспечения качества
- Система безопасности, защищенная от сбоев- блокировка дверей + датчик движения + конструкция с нулевым утечкой для защиты оператора
- Модульная конструкция- добавление или удаление модулей ламп, расширение длины тоннеля или модернизация технологии ламп без замены всей системы
Поддержка и услуги
- Пожизненная бесплатная техническая поддержка- помощь по телефону, электронной почте и видеозвонкам со специализированным инженером
- Установка на месте и ввод в эксплуатацию- инженеров, доступных для глобального развертывания, включая полную документацию по установке системы и калибровке (IQ/OQ)
- Обучение операторов- всестороннее обучение на месте операторов и технического персонала (до 5 дней)
- 2-летняя полная гарантия- на ультрафиолетовых лампах, системе управления, конвейере и всех электронных компонентах; доступны варианты расширенной гарантии
- Поставка запасных частей- гарантированная доступность более 10 лет; 48-часовая экспресс-доставка критических компонентов
- Программа профилактического обслуживания- ежегодный осмотр на месте, планирование замены лампы, калибровка ультрафиолетовой интенсивности и эксплуатационный аудит
- Диагностика на расстоянии- безопасный VPN доступ к PLC для устранения неполадок в режиме реального времени и обновления программного обеспечения
- Бесплатное тестирование на стерилизацию- присылайте нам прозрачные образцы упаковки; мы предоставляем отчет о испытаниях с оптимизированными параметрами
- Консалтинг по оптимизации процессов- помощь в документации о соблюдении нормативных требований (FDA, EU, местная безопасность пищевых продуктов), разработке протокола валидации и интеграции линий
Упаковка и перевозка
Упакованные в тяжелые экспортовые деревянные чехлы с антиржавой пленкой VCI, сушильные пакеты и специальную пеновую подстилку.
Включает в себя: руководство по английскому языку, сертификат CE, схемы электрической проводки, сертификаты калибровки (ультрафиолетовой интенсивности), комплект инструментов, комплект запасных частей (лампы, кварцевые рукава, связки ремней, датчики).
Условия доставки: FOB / CIF / DAP / DDP морским, воздушным грузовым или наземным транспортом.
Часто задаваемые вопросы
Вопрос 1: Может ли этот ультрафиолетовый туннель стерилизовать как внутреннюю, так и внешнюю часть прозрачного контейнера с раковиной в один проход?
Ответ: Да, верхняя и нижняя лампы (двухсторонний вариант) облучают внешние поверхности сверху и внутренние поверхности через прозрачный материал снизу, достигая всеобъемлющего,Покрытие 360° - все в пределах одного прохода.
Вопрос 2: Какова типичная доза УФ, необходимая для 4-логограммового (99,99%) снижения распространенных пищевых патогенов на прозрачной упаковке?
A2: Доза 20-40 mJ/cm2 обычно обеспечивает снижение на 4 лога для восприимчивых организмов, таких как E. coli и Salmonella.в то время как высокоустойчивые споры могут нуждаться в 100-200 мДж/см2Наши системы обеспечивают регулируемый контроль дозы для удовлетворения этих различных целей.
Вопрос 3: Как ультрафиолетовое излучение отличается в эффекте между прозрачными и непрозрачными зонами печатных упаковок?
Ответ 3: Напечатанные области чернил уменьшают передачу УФ-С. Мы рекомендуем размещать ламповые массивы, чтобы предпочтительно обрабатывать прозрачные зоны, продлевать время пребывания,или настроить более высокоинтенсивные излучатели для компенсации - все достижимое с помощью настраиваемых корректировок рецепта.
Вопрос 4: Производит ли стерилизационный туннель какой-либо вредный озон?
Ответ 4: Лампы, производящие озон на 185 нм, можно полностью обойти или исключить; наши стандартные лампы UV-C на 254 нм не производят значительного озона.По запросу также доступны дополнительные конфигурации ламп без озона..
Вопрос 5: Каков стандартный интервал замены лампы?
A5: ртуть лампы обеспечивают 8000-10000 часов работы; светодиодные УФ-модули обеспечивают ≥20000 часов до L70.Замена может быть произведена без прерывания работы производственной линии (заменяемые на горячем уровне лампочки).
Вопрос 6: Может ли система быть модернизирована на существующую производственную линию без существенных изменений?
Ответ: абсолютно. высота, ширина конвейера, сигналы интерфейса управления (сухие контакты, Ethernet/IP, Profinet),и размеры конвейера ввода/вывода полностью настраиваемы, чтобы соответствовать вашей существующей линии и оборудования вверх по течению / вниз по течениюПоследовательные ремонты обычно завершаются с минимальным временем простоя производства (2-4 дня).
