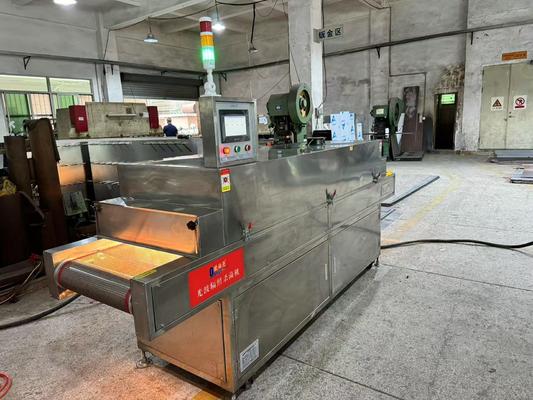

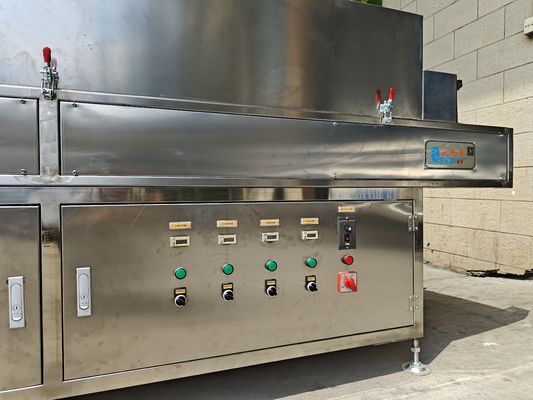

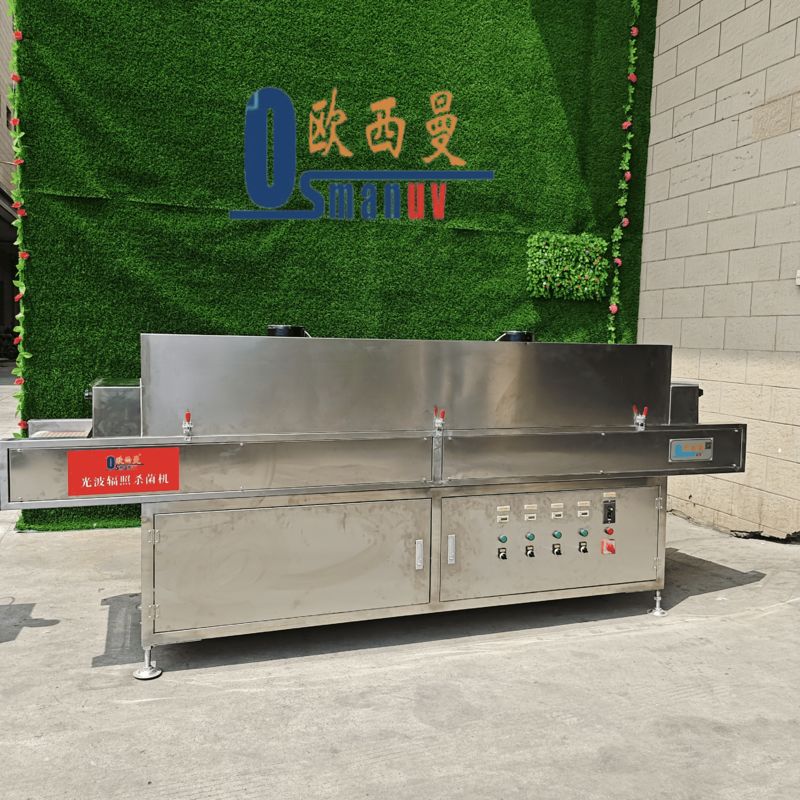

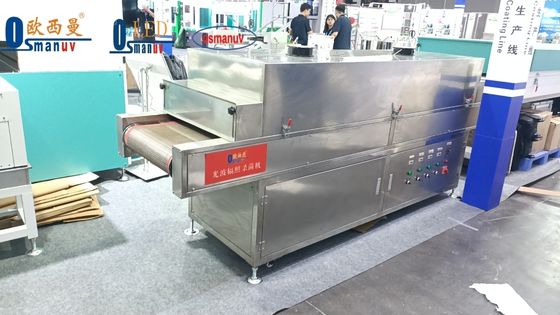

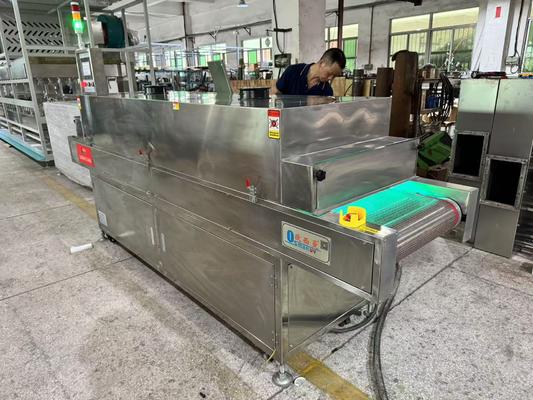

Модульный модуль УФ-С стерилизации, монтируемый на конвейер, для линий прозрачной упаковки пищевых продуктов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001 |
| Номер модели: | ОСМ-SJ-800 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 30 ~ 40 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Гарантия: | 1 год | Длина волны: | 365 нм |
|---|---|---|---|
| Способ сушки: | Ультрафиолет – излечим | Особенность: | Энергосбережение |
| Срок службы лампы: | 8000 часов | Резиновый диаметр: | 200 мм |
| Режим управления: | Цифровой таймер | Система охлаждения: | Встроенное охлаждение вентилятора |
| Выделить: | Модуль УФ-С стерилизации,УФ-облучательная машина,монтируемая на конвейер |
||
Характер продукции
Модульный конвейерный модуль стерилизации УФ-С для прозрачных линий упаковки пищевых продуктов
Обзор продукции

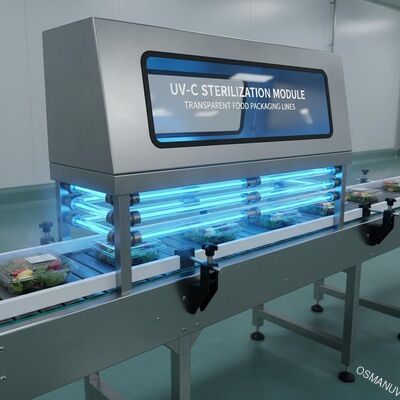

Модуль ультрафиолетовой стерилизации, установленный на конвейере, легко устанавливается.Ультрафиолетовое раствор дезинфекции с экономией пространства, разработанный специально для упаковочных линий, где физическое пространство ограничено, но требуется контроль микробов на прозрачных поверхностях упаковки.
Состав производственной линии
- Модульный корпус УФ-лампы:Самостоятельная ламповая головка, выполненная из 304 нержавеющей стали с интегрированным внутренним покрытием высокой отражательной способности
- Устройство для установки с регулируемой высотой:Подставки или боковые подставки из нержавеющей стали для размещения на конвейере, на его боках или под ним
- Патрон для лампы UV-C с быстрой заменойСистема замены лампы без инструмента с предварительно выровненным кварцевым оболочкой и отражателем
- Внешний блок управления:Отдельное корпусное помещение с рейтингом IP65, электронные балласты, ПЛК, HMI с сенсорным экраном и контроллер безопасности.
- Система монтажа конвейера с амортизацией ударов:Регулируемая система сцепления для крепления к существующим боковым рельсам конвейера без изменения исходного конвейера
- Занавески для светового освещения безопасности (необязательно):Защита ИР-периметра для автоматического отключения УФ-излучения при приближении операторов
- Дистанционный интерфейс запуска/остановки:Сухоконтактные соединения для интеграции с существующими системами управления линией
- Мостовая рука компактного HMI:Подвеска с подвижной рукой для расположения интерфейса оператора на удобной рабочей высоте
Технические спецификации
| Параметр | Спецификация / Описание | Вариант настройки |
|---|---|---|
| Определение модели | Серия OSM-UV-MOD (полностью настраиваемая) | ✓ |
| Тип модуля | Однобанк, двойной банк или многобанк (верхний, нижний, боковый или комбинация) | ✓ |
| Эффективная ширина покрытия на модуль | 200 - 800 мм (модульные; несколько модулей бок о бок для более широких конвейеров) | ✓ |
| Регулируемость высоты | 50 - 300 мм (механизм быстрого регулирования винта) | ✓ |
| Количество ламп УФ-С на модуль | 1 - 4 лампы (стандартные 1-2 лампы на банк) | ✓ |
| Ультрафиолетовый источник | Ртутная лампа низкого давления (253,7 нм) -- соответствует FDA 21 CFR 179,39; дополнительный массив UVC-LED (265 нм/277 нм) | ✓ |
| Ультрафиолетовая выходная мощность на лампу | 36 - 72 Вт УФ-С (ртуть); 1 - 5 Вт на светодиодный чип (UVC-LED) | ✓ |
| Ультрафиолетовая доза на плоскости продукта | 0 - 150+ mJ/cm2 (регулируемый через высоту лампы + мощность + скорость конвейера) | - Я... |
| Совместимость скорости конвейера | 0 - 25 м/мин (вход датчика скорости для регулирования дозы по скорости) | ✓ |
| Сокращение микробов | 3 - 5 лога (99,9% - 99,999%) достижимые на модуль (несколько модулей в серии для более высокого сокращения) | ✓ |
| Продолжительность жизни лампы | 9,000 - 16000 часов (ртуть); >20000 часов (UVC-LED) | - Я... |
| Способ охлаждения | Пассивная конвекция + принудительный воздух (интегрированный вентилятор) | ✓ |
| Силовое питание | 110V / 220V / 400V, 50Hz/60Hz (конфигурируемые на заводе) | ✓ |
| Установленная мощность на модуль | 0.5 - 3,0 кВт (в зависимости от количества ламп и типа) | ✓ |
| Особенности безопасности | Безопасное блокирование, обнаружение неисправности лампы, дополнительные световые шторы | ✓ |
| Материал корпуса | 304 нержавеющая сталь (стандарт); 316L (для коррозионной среды) | ✓ |
| Защита от проникновения (IP rating) | IP65 (коробка управления), IP66 (оборудование лампы) -- IP69K вариант промывки | ✓ |
| Система управления | Микро ПЛК с цветовым интерфейсом HMI 7 ", хранение рецептов, регистрация данных | ✓ |
| Тип установки | Застегивание или застегивание на существующие боковые рельсы конвейера; не требуется модификация конвейера | ✓ |
| Размеры модуля (L × W × H) | Настраиваемая; типичный модуль с одним банком: 600×300×150 мм | ✓ |
| Сертификации | Сертификат CE, соответствие FDA 21 CFR 179.39 (необязательно UL) | ✓ |
Заявления
Идеально подходит для модернизации возможностей ультрафиолетовой стерилизации существующих линий упаковки без значительных капитальных вложений:
- Линии наполнения молочных стаканов и подносов:Установка непосредственно над конвейером или конвейером для стерилизации чашки / тарелки перед наполнением йогурта, пудинга, сыра или сметаны.
- Флаконы и крышки напитков:Установка на входной части промывателя бутылки, крышке или крышке крышки для стерилизации горла и закрытий бутылок перед закрытием.
- Линии для блюд:Одно или два модуля на конвейере для стерилизации микроволновых полостей перед отложением охлажденных или замороженных готовых блюд.
- Линии свежих продуктов:Надводная установка на конвейер с индексацией раковин для стерилизации ягодных пунетов и вентилируемых лоток перед заполнением ягодами, томатами или другими свежими продуктами.
- Линии для подносов мяса и птицы:Стерилизация пеновых или пластиковых подносов перед размещением свежих порций мяса, птицы или морепродуктов.
- Фармацевтические линейки пузырьков:Предварительная стерилизация пузырьков в блистерах таблеток и поверхностей обшивки фольги без образования тепла или влаги.
- Поток упаковки и линий пакета:Стерилизация поверхности пленки перед формированием или после герметизации для устранения внешнего загрязнения поверхностей готовых к употреблению мешков.
- Линии упаковки пекарни:Предотвращение заражения плесенью на хлебных пакетах, подносах для печенья и пакетах для крекеров с использованием ультрафиолетовой обработки до контакта с продуктом.
Варианты настройки
Модульная система ультрафиолетовой стерилизацииочень настраиваемыйдля конкретных размеров упаковки, скорости линии, доступного места для установки и бюджетных ограничений.
- Конфигурация модуля:Выбирайте из односторонних (только верхние или нижние), двухсторонних (верхний + нижний для двойной обработки), L-образных (верхний + боковой) или многомодульных массивов для полного охвата 360 °.
- Эффективная ширинаДля более широких конвейеров несколько модулей могут быть установлены бок о бок или поэтапно, чтобы достичь полного покрытия без пробелов.
- Стиль установки:Крепление к существующим боковым рельсам (без модификации конвейера), застежка к конвейерной раме для более постоянного прикрепления, надъемная подвеска от конструкции объекта для поднятых конвейеров,или портативный подъемник на полу с блокирующими колесами для временных или мобильных приложений.
- Тип лампы:Ртутные лампы (стандартная низкозатратная или высокопроизводительная амальгама) или UVC-LED (без ртути, мгновенное включение, более длительный срок службы, более высокая первоначальная стоимость).Опция импульсирующей УФ-лампы, доступная для требований к сверхвысокой пиковой интенсивности.
- Особенности безопасности:Базовая блокировка и ручная перезагрузка; расширенные световые шторы с автоматическим отключением при приближении оператора; удаленное подключение E-stop к системе безопасности объекта.
- Уровень интеграции:Самостоятельный (запуск/остановка оператора) с сенсорным экраном управления; интегрированный с ПЛК с дистанционным запуском/остановкой и обратной связью состояния с линейным контроллером;полностью интегрированный с отслеживанием скорости линии и регулировкой дозы по скорости через входный код.
- Материал корпуса:304 из нержавеющей стали для стандартной сухой среды; 316L для высоковлажной, высокосолевой или коррозионной химической очистки.
- Специальное напряжение:Конфигурировано на заводе, чтобы соответствовать напряжению в вашем помещении (110 В, 208 В, 220 В, 400 В, 480 В, 50 Гц или 60 Гц) - не требуются трансформаторы.
- Размещение контрольной коробки:Настенная установка (сберегает площадь на полу), подставка (гибкое расположение) или интегрированная в существующий шкаф управления.
- Расширение светозащищенного тоннеля:Добавить входные/выходные световые занавески или туннели для открытых конвейеров, где полная закрытость невозможна.
Ключевые особенности
- Установка болта, нулевая модификация конвейера:Зажимные крепления крепятся к существующим боковым рельсам конвейера менее чем за час, не требуя бурения, сварки или постоянного изменения конвейера.
- Компактный, экономичный дизайн:Модуль занимает нулевое дополнительное пространство на полу за пределами существующего конвейера.
- Быстрая замена лампы без использования инструментов:Патентированный картонный подъемник для лампы позволяет заменять лампу менее чем за 90 секунд без использования инструментов.
- Установка высоты на регулируемом уровне:Механизм быстрого регулирования позволяет поднимать или опускать головку лампы для контроля интенсивности УФ-излучения на поверхности изделия.
- Нет дополнительных требований к конвейерному двигателю:Нет необходимости в отдельной синхронизации или дополнительном конвейерном приводе - устройство просто обрабатывает продукты, движущиеся на существующем конвейере с существующей скоростью.
- Масштабируемый путем добавления модулей:Начинайте с одного модуля и добавляйте дополнительные модули по мере увеличения объема производства или по мере того, как новые линии упаковки требуют охвата.
- Стерилизация без химических веществ и остатков:Устраняет химические дезинфицирующие средства, их стоимость и опасность хранения, потребление воды и очистку сточных вод.
- Холодный процесс, без тепловых повреждений упаковки:Нетермальная обработка не влияет на теплочувствительные упаковочные материалы, включая тонкие пленки, пеновые лотки и покрытые картоны.
- FDA 21 CFR 179.39 Соответствует:Соответствует нормам для поверхностей, контактирующих непосредственно с пищей, при нанесении до заполнения.
- Низкие затраты на обслуживание и эксплуатацию:Минимальное потребление энергии, длительный срок службы лампы и отсутствие химических расходных материалов.
- Независимо от существующего контроля линии:Работает как самостоятельная система безопасности со своим собственным HMI или интегрируется с существующим линейным PLC для удаленного мониторинга и управления рецептами.
- Конструкция из нержавеющей стали:304 корпус из нержавеющей стали с закрытыми силиконовыми прокладками, защищающими внутреннюю электронику от влаги и пыли.корпус лампы IP66, подходящий для очистки пищевых растений.
Поддержка и услуги
- Оценка конвейера на месте и исследование осуществимости:Наши техники посетят ваше предприятие, чтобы оценить конвейер, измерить доступное пространство и определить оптимальное размещение модуля для максимального снижения микробной активности.
- Установка и ввод в эксплуатацию:Полная служба установки, включая установку крепления, электрическое соединение, установку безопасности и калибровку системы - обычно выполняется за одну смену.
- Обучение операторов и технического обслуживания:Однодневное обучение на месте, включающее замену лампы, процедуры очистки, испытания безопасности блокировки и диагностику неисправностей.
- Проверка электробезопасности перед установкой:Проверка требований к электроснабжению, целостности заземления и совместимости с существующими системами защиты машины.
- Удаленная техническая поддержка:Телефонное, электронное и видео-управление с стандартным временем ответа 4 часа.
- Графики профилактического обслуживания:Раз в два года или ежеквартально проводится калибровка выходной мощности лампы, очистка кварцевых оболочек, испытания электрического балласта и проверка системы привода.
- Доступность запасных частей:Немедленная доставка подлинных запасных ламп, кварцевых рукав, балластов и переключателей безопасности.
- Поддержка проверки:Помощь в определении дозы УФ-излучения, исследованиях валидации биоиндикаторов и документации HACCP/FSMA.
Упаковка и перевозка
- Опаковка:Полный модуль упакован в специальную пенопокрытую картонную упаковку; контрольная коробка в отдельной коррозионнозащищенной картонной упаковке; лампы в отдельных защищенных от ударов трубках.Все упакованы для экспорта в двустворчатые картонные или фанеровые ящики.
- Опции доставки:Всемирный экспресс-курьер (3-7 дней), авиаперевозки для срочных поставок, морские перевозки (LCL/контейнер) для заказов на полную линию.
- Время доставки:14 - 21 день для стандартных конфигураций с одним модулем; 21 - 35 дней для множественных или индивидуальных модулей.
- Порт погрузки/перевозки:Экспресс от двери к двери для большинства регионов; морская перевозка грузов из крупных китайских портов.
- Документация:Коммерческий счет-фактура, список упаковки, сертификат соответствия CE, FDA 21 CFR 179.39 соответствие письмо.
Часто задаваемые вопросы
Вопрос: Как я узнаю, может ли этот модуль поместиться на мой существующий конвейер?
Ответ: наша команда инженеров предоставляет бесплатную оценку. Нам нужны только три измерения: ширина конвейерной ленты / рамы, высота над конвейером,и расстояние от боковой рельсы до ближайшего препятствияДля сложных установок мы предлагаем посещение площадки или измерения с помощью видеозвонков.
Вопрос: Можно ли установить модуль самостоятельно или требуется профессиональная установка?
Ответ: Модуль предназначен для простой установки самостоятельно для квалифицированного электрического и технического персонала.Наш платный сервис установки обеспечивает полную проверку безопасности, картографирование ультрафиолетовой интенсивности и интеграция системы управления.
Вопрос: Сколько ламповых модулей мне нужно для ширины конвейера?
Ответ: Каждый модуль имеет эффективную ширину 200-800 мм. Для конвейера шириной 600 мм обычно достаточно одного модуля. Для более широких конвейеров несколько модулей могут быть установлены рядом.В нашей оценке возможности будет указано точное количество модулей..
Вопрос: Повредит ли ультрафиолетовый свет мой конвейер?
О: Большинство стандартных конвейерных ремней (PVC, PU, сетки из нержавеющей стали, модульный пластик) имеют очень высокую устойчивость к УФ-С. Однако резиновые ремни и некоторые специализированные ремни могут испытывать деградацию поверхности.Мы включаем совместимость материалов ремней в рамках нашей предварительной оценки установки и предоставляем щитовые пластины для чувствительных ремней.
Вопрос: Каков период окупаемости модульной УФ-системы по сравнению с химическими дезинфицирующими средствами?
A: ROI обычно достигается за 6-12 месяцев из-за немедленного устранения затрат на покупку химикатов, устранения требований к хранению и обращению с химикатами,устранение затрат на очистку воды и сточных водНизкая стоимость капитала модульной системы и минимальные затраты на установку еще больше сокращают периоды окупаемости.
Вопрос: Как часто нужно заменять лампы?
Ответ: высокопроизводительные амальгамовые лампы работают от 12 до 16 000 часов (3-4 года непрерывной работы в 12-часовые суточные смены).Рекомендуем запастись полным набором запасных ламп, чтобы свести к минимуму время простоя для замены лампы.
