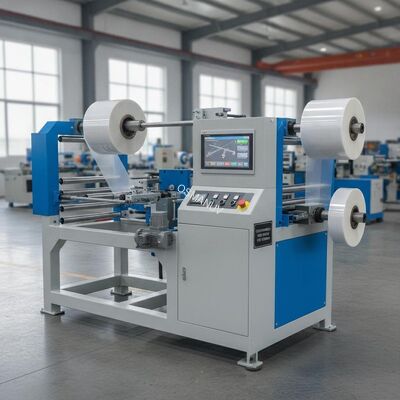

Высокоскоростной автоматический размоточный станок для пленки и фольги – настраиваемая ширина рулона до 1300 мм с системой контроля натяжения замкнутого цикла

Высокоскоростной автоматический размоточный станок для пленки и фольги – настраиваемая ширина рулона до 1300 мм с системой контроля натяжения замкнутого цикла
Высокоскоростная автоматическая машина для разворачивания пленки и фольги Обзор продукции Это...настраиваемая разворачивающая машина(стоянка для отбора) предназначена для контролируемого непрерывного выпуска материалов из рулонов, таких как пленка, фольга, бумага, нетканая ткань, электрод батареи ил...
Место происхождения:Китай
Название бренда:OSMANUV
Сертификация:ISO9001
Номер модели:ОСМАнув
Минимальное количество заказа:1 комплект
Цена:Возможен торг
Атрибуты продукта
Выделить

Высокоскоростной автоматический размоточный станок

,

Размоточный станок для пленки и фольги с контролем натяжения

,

Размоточный станок с настраиваемой шириной рулона

Источник питания:
220 В/50 Гц
Размер:
2100 мм х 2300 мм х 1520 мм
Ширина покрытия:
До 2000 мм
Материал ролика:
Нержавеющая сталь
Власть:
Электричество
Вес покрытия:
2-15 г/м²
Источник питания:
220 В/380 В, 50/60 Гц
Электроэнергия:
136,85 кВт
Описание продукта
Высокоскоростная автоматическая машина для разворачивания пленки и фольги
Обзор продукции
Это...настраиваемая разворачивающая машина(стоянка для отбора) предназначена для контролируемого непрерывного выпуска материалов из рулонов, таких как пленка, фольга, бумага, нетканая ткань, электрод батареи или проволока в процессы ниже по течению, включая покрытие,печать, ламинирование и резка.высокоскоростная сеть,катушка для тяжелых целей, икомпактная скамейкаконфигурации.
Системаполностью настраиваемаяТочный контроль напряжения предотвращает растяжение материала, морщины или разрыв во время размотки.В зависимости от требований процесса можно выбрать активный (сервоприводный) или пассивный (управляемый тормозом) режим окупаемости.Машина может работать самостоятельно или синхронизироваться с оборудованием вверх/вниз по ПЛК или релейным интерфейсам.
Принцип работы:Система управления напряжением (магнитный порошковый тормоз или сервомотор) применяет регулируемое сопротивление для поддержания постоянного напряжения сетки.Для активных разворачивателей, двигатель приводит вал к активному питанию материала, синхронизируемому со скоростью линии с помощью управления PID. Система веб-гида обеспечивает боковое выравнивание,и танцевальный ролик поглощает колебания напряжения для плавного разворачивания.
Технические спецификации
Параметр Модель высокоскоростного веб-сайта Модель катушки для тяжелых целей Компактная модель сверху
Максимальная ширина сети (настраиваемая) До 1300 мм 400 - 1600 мм 200 - 350 мм
Максимальный диаметр ролика (настраиваемый) До 800 мм До 1000+ мм До 250 мм
Диаметр ядра (настраивается) 3′′ / 6′′ / на заказ 3′′ / 6′′ / на заказ 3 дюйма (76 мм)
Режим окупаемости (настраиваемый) Активный (серво) / Пассивный Активный (серво) / Пассивный Пассивный (тормоз) / Активный
Тип регулировки напряжения PID с закрытым циклом Закрытый цикл / Открытый цикл Открытый цикл / Ручное управление
Диапазон напряжения (настраивается) 0 - 200 Н 0 - 500 Н 0 - 50 Н
Максимальная скорость линии (настраиваемая) 200 - 500 м/мин 100 - 300 м/мин 1.5 - 6 м/мин
Точность веб-гида ±0,5 мм ± 1 мм ±0,5 мм
Двигатель Сервомотор + инвертор Мотор переменного тока + инвертор Степер / небольшое серво
Способ погрузки Пневматический / гидравлический Гидравлический подъемник Учебное пособие
Система управления ПЛК + HMI сенсорный экран ПЛК + HMI Цифровой контроллер / PLC
Электрическое питание 380 В, 50/60 Гц, 3-фазный 380 В, 50/60 Гц, 3-фазный 220VAC±10% (110V настраиваемый)
Типичное применение Пленка, бумага, фольга, этикетки Котушки, кабели, тяжелые сети из стали Электрод батареи, оптика, НИОКР
Заявления
  • Батарейная промышленность:Электрод литий-ионной батареи, разворачивающийся для покрытия/календера
  • Печать и упаковка:Бумага, пленка, этикетки для линий печати и ламинирования
  • Оптические пленки:Функциональная пленка для размотки для покрытия и резки
  • Из текстиля и из нетканых изделий:Размотка рулонов тканей для отделки или ламинирования
  • Провода и кабели:Оплата медной/алюминиевой проволоки для линий экструзии
  • Гибкая электроника:Обработка гибких схем и подложки с помощью рулона
Варианты настройки
Эта машина для разворачиванияочень настраиваемыйдля удовлетворения ваших конкретных требований к производству:
  • Ширина сетки и диаметр ролика:Настраиваемая ширина от 200 мм до 1600 мм +; диаметр рулоны до 800 мм +
  • Размер ядра:3′′ (76mm), 6′′ (152mm) или индивидуальные адаптеры ядра
  • Режим выплаты:Пассивный (с управлением магнитным тормозом) или активный (с приводом сервомотора) -настраиваемый
  • Контроль напряжения:Открытый цикл (управление крутящим моментом) или закрытый цикл (PID с танцором / ячейкой нагрузки) -настраиваемый
  • Диапазон напряжения:0-50N до 0-500N -настраиваемыйна основе типа материала
  • Способ погрузки:Ручное, пневматическое или гидравлическое подъемное устройство -настраиваемый
  • Веб-гид:Ручное руководство краями или автоматическое руководство сеткой с датчиком -настраиваемый
  • Количество станций:Одностанционная или двухстанционная для непрерывного скрещивания (необязательно)
  • Интерфейс управления:Самостоятельная панель или интегрированная с PLC материнской машины -настраиваемый
  • напряжение:Стандартные 220В/380В, 50/60Гц, 3-фазные -настраиваемыйк местным требованиям
  • Окончание рамы:Специальный цвет RAL и антикоррозионное покрытие
Ключевые особенности
  • Точная регулировка напряжения:Управление PID с закрытым контуром обеспечивает постоянное напряжение и минимальную деформацию материала
  • Активная или пассивная окупаемость:Гибкая конфигурация для различных типов материалов и процессов
  • Автоматический веб-гид:Боковая коррекция в режиме реального времени обеспечивает точное выравнивание с оборудованием ниже по течению
  • Возможность синхронизации:Интерфейс PLC или реле позволяет синхронизировать с машинами вверх по течению/вниз по течению
  • Легкая загрузка рулонов:Пневматический/гидравлический подъемник или ручная система быстрого перемещения сокращает время простоя
  • Система танцевальных роликов:Поглощает напряжение и обеспечивает плавное движение сетки
  • Компактный след:Дизайн скамейки экономит пространство в лаборатории/производстве
  • Небольшое содержание:Запечатанные подшипники и прочная стальная рама для круглосуточной работы
  • Особенности безопасности:Аварийная остановка, защита от перегрузки, охранники безопасности
Поддержка и услуги
  • Бесплатная консультация по процессу - присылайте свои материальные характеристики для консультации по конфигурации
  • Дизайн индивидуальной планировки для вашего производственного этажа
  • Установка на месте и ввод в эксплуатацию (настраиваемыйПакеты поддержки)
  • Программа обучения операторов включена
  • Удаленное устранение неполадок посредством видеозвонка или мониторинга IoT
  • 12-месячная гарантия на механические компоненты (за исключением расходных материалов)
  • Доступность запасных частей на региональных складах
  • Пожизненная техническая поддержка по телефону, электронной почте или чату
Упаковка и перевозка
  • Упаковка:Противоржавое масло + растяжная оболочка + армированная фанера/деревянный корпус; пенопокрытие для чувствительных компонентов (контрольная панель, датчики)
  • Время выполнения стандартной модели:15-25 дней после подтверждения заказа
  • Время выполнения настройки:30-45 дней (более длительное время для индивидуальных широт или конструкций с двумя станциями)
  • Перевозка:FOB Шанхай / CIF морским, воздушным или железнодорожным транспортом
  • Настраиваемая:Экспортные ящики, специальная маркировка, документация по порту назначения
Часто задаваемые вопросы
Вопрос 1: В чем разница между активной и пассивной окупаемостью?
А: Пассивная окупаемостьиспользует тормоз (магнитный порошковый тормоз или механический тормоз), чтобы создать сопротивление, когда машина вниз по течению тянет сетку - проще и дешевле.Активная окупаемостьиспользует двигатель для привода вала, толкает материал вперед и лучше для тяжелых роликов или когда точное напряжение является критическим.настраиваемый.
Вопрос 2: Можно ли интегрировать этот разворачиватель с моей существующей производственной линией (машиной для покрытия/печати)?
А:Да, система поддерживает PLC или реле для синхронизации скорости.настроитьинтерфейс управления, чтобы соответствовать протоколу связи вашей материнской машины.
