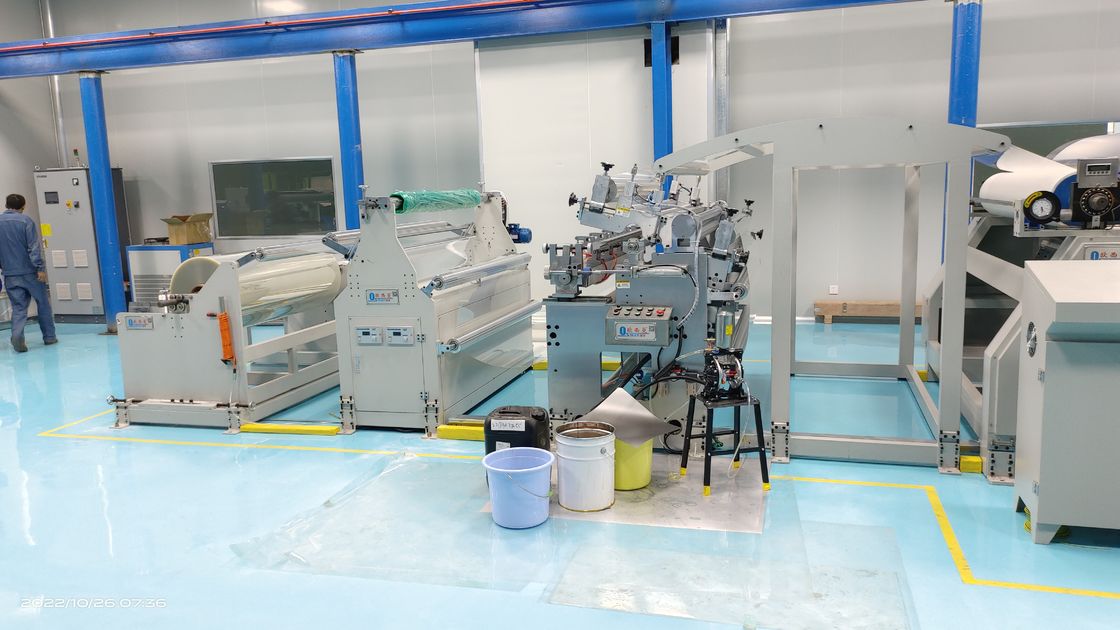

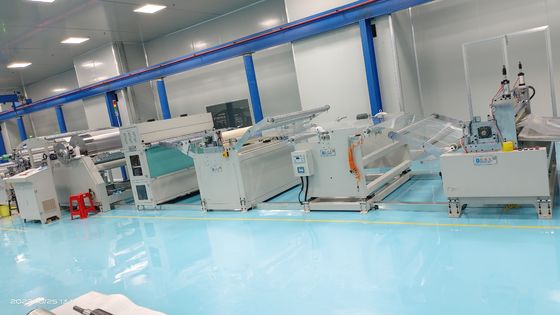

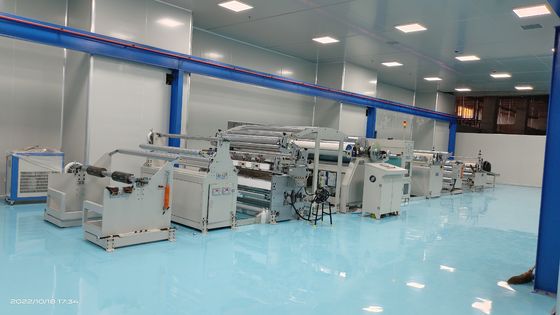

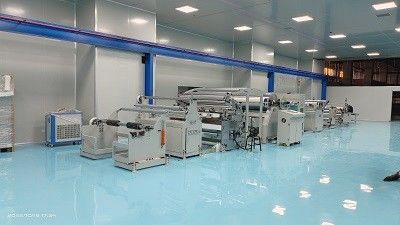

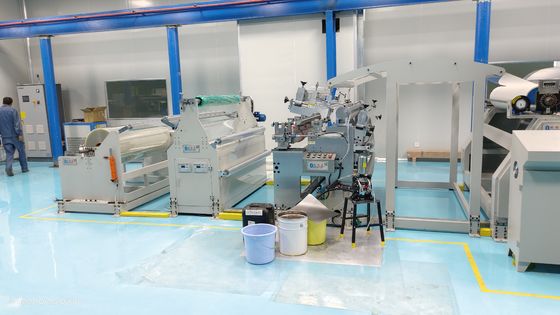

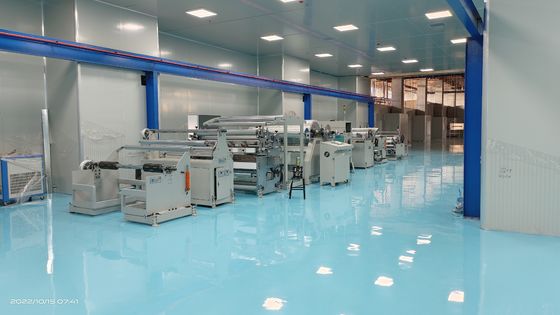

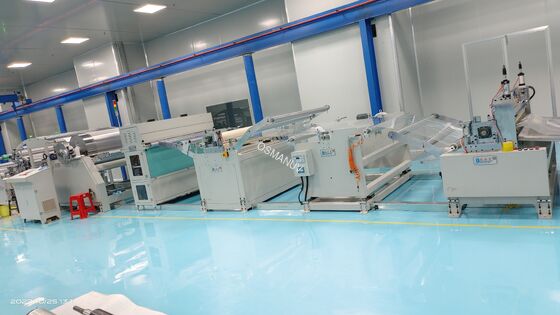

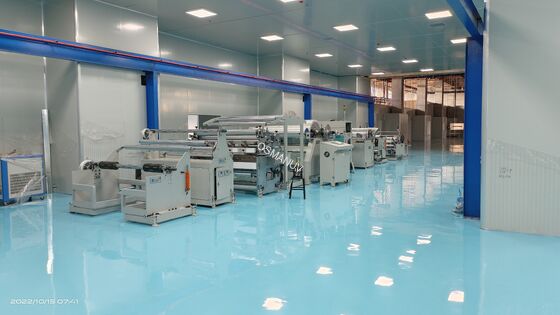

Высокоскоростная линия нанесения покрытий щелевой головкой для перовскитных и тандемных солнечных панелей – полностью настраиваемый контроль атмосферы
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001 |
| Номер модели: | OSM-XFTB-600 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 30 ~ 40 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Состояние: | Новый | Ширина покрытия: | 600 мм |
|---|---|---|---|
| Вращая прибор: | используя вращать 90º электрический | Напряжение: | 220 В/380 В |
| Скорость подачи: | 0-25 м/мин | Тип УФ-лампы: | Меркурий Лампа |
| Worktable: | Плавающий | Название продукта: | УФ -покрытие машины |
| Выделить: | Машина для ультрафиолетового покрытия перовскитовых солнечных панелей,Линия покрытия для контроля атмосферы,Оборудование для высокоскоростного покрытия шпалерами |
||
Характер продукции
Высокоскоростная линия покрытия слота для перовскитов и тандемных солнечных панелей
Состав производственной линии
- Интегрированный в коробку перчаток ввод (для влагочувствительных покрытий)
- Ультразвуковая очистка и плазменная обработка
- Главный слот для нанесения покрытия с активной стабилизацией разрыва(воздушный подшипник необязателен)
- Многоканальная система подачи жидкости (до 4 материалов)
- Сушильная камера с однородным воздушным потоком
- Станция линейного отжига (горячая плита или IR)
- Оптическая проверка толщины и однородности
- Автоматическая сортировка панели (пройдет/не пройдет)
- Центральная система управления безопасностью ESD
Обзор продукции

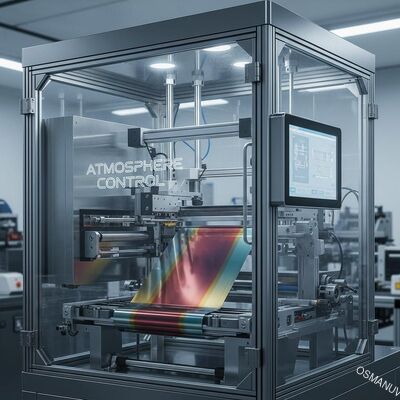

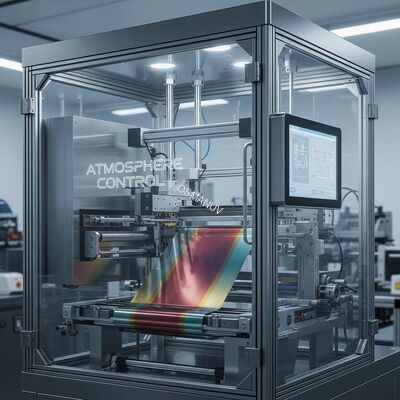

Эта высокоскоростная линия покрытия отверстиями оптимизирована дляфотоэлектрические технологии следующего поколенияВесь путь от покрытия до сушки может быть закрыт в азотной атмосфере с содержанием O2/H2O < 1 ppm, что предотвращает деградацию чувствительных предшественников.
Слот имеет пиезоактивное регулирование разрыва, которое реагирует в миллисекундах на волнообразие субстрата, обеспечивая сверхгладкие пленки (Rq < 5 нм).Линия обрабатывает как жесткое стекло, так и гибкие полимерные листыПолный.настраиваниедоступен для формы штамповки (конной, выпуклой), совместимости с растворителями и интеграции ламинации в капсулах.
Технические спецификации
| Параметр | Значение (стандарт) | Настраиваемый диапазон |
|---|---|---|
| Экология | Окружающая среда (класс 1000) | Н2 перчатка (O2/H2O < 0,1 ppm) |
| Ширина подложки | 1200 мм | 100 - 2400 мм |
| Скорость покрытия | 0.5 - 10 м/мин | 0.1 - 25 м/мин (сверхмедленно для вязких чернил) |
| Точность влажной пленки | ±0,5 мкм (при цели 10 мкм) | ±0,2 мкм (при активном заглушении вибрации) |
| Материал для губ | Карбид вольфрама | DLC / бриллиантовое покрытие / специальный сплав |
| Время установки после изменения скорости | < 2 секунды | < 0,5 сек (с управлением подачей вперед) |
| Максимальная температура (после сушки) | 200 °C | 400 °C (для стадии кристаллизации) |
| Диапазон вязкости жидкости | 1 - 2000 cP | 0.5 - 10000 cP (нагретые штампы и линии) |
| Пропускная способность | 40 панелей/час (1,2×2,4 м) | 10 - 120 панелей/час |
| Интерфейс данных | OPC UA, Modbus TCP | SECS/GEM, REST API |
Заявления
- Перовскитное покрытие поглощающего слоя (чернила на основе Pb/Sn)
- Транспортный слой Spiro-OMeTAD или PTAA
- PCBM или C60 электронный транспортный слой для OPV
- Гибридные покрытия с прозрачным проводящим оксидом (TCO)
Варианты настройки
Доступно неограниченное настройка
Мы разрабатываем геометрию отверстия (прямая, коническая, бессветлая или многослойная коэкструзия), окружающую среду (полная перчатка или мини-среда), подложку для нагрева/охлаждения,насос для шприцев (10 мл - 20 л), и интеграция программного обеспечения с существующим планировщиком. пользовательские цвета, логотипы и эргономические настройки высоты доступны без дополнительных затрат.
Ключевые особенности
- Активная стабилизация разрыва- компенсирует наклоны подложки в реальном времени
- Ультранизкий объем мертвого тела(< 0,5 мл) - идеально подходит для дорогостоящих прекурсоров перовскита
- Автоматическое управление менискусом- предотвращает попадание воздуха на высоких скоростях
- Линейная отжига парами растворителявариант
- Полная прослеживаемость данных- 21 CFR Часть 11 соответствие (по запросу)
Поддержка и услуги
- 24-месячная полная гарантия
- Установка и проверка чистого помещения на месте
- Бесплатная поддержка процессов в течение 2 лет (включая передачу формулы)
- Обучение операторов виртуальной реальности (VR)
- Заемщик головы матки во время ремонта или настройки
Упаковка и перевозка
- Упаковка:Все чувствительные к атмосфере детали в двойных мешках с заправкой N2; главная машина в тяжелой фанере с индикатором влажности
- Перевозка:OOG (вне габарита) для моделей с закрытой шкатулкой для перчаток; стандарт 40 ft HC для открытых моделей
- Время выполнения:90 - 120 дней (полностью индивидуальные проекты)
Часто задаваемые вопросы
Может ли линия одновременно покрыть обе стороны панели?
Да - мы предлагаем модуль "Flip & Coat" или настоящую двухголовую противоположную конфигурацию (оба полностью настраиваемые для синхронизации скорости).
Какова типичная плотность дефекта перовскитного покрытия?
В условиях чистой комнаты + азотной среды дефекты > 50 мкм составляют менее 5 на м2 - мы можем дополнительно оптимизировать с помощью индивидуальных циклов очистки штампов.
Сколько времени требуется для перехода от одного материала покрытия к другому?
С нашей быстро подключаемой жидкостной панелью и интегрированной последовательностью очистки, переход занимает 15 минут - настраиваемый на полностью автоматизированный рецепт очистки.
Вы предлагаете пилотную версию для НИОКР?
Мы настраиваем столовые слоты для 300х300мм подложки с одинаковым контролем атмосферы - идеально подходит для масштабирования производства.
