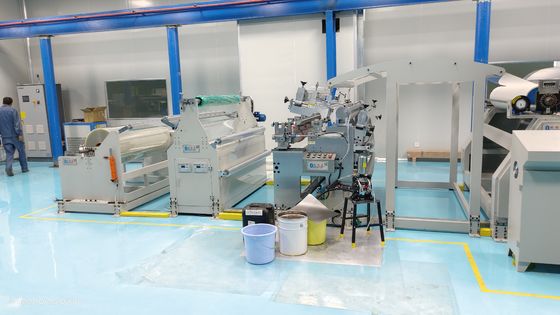

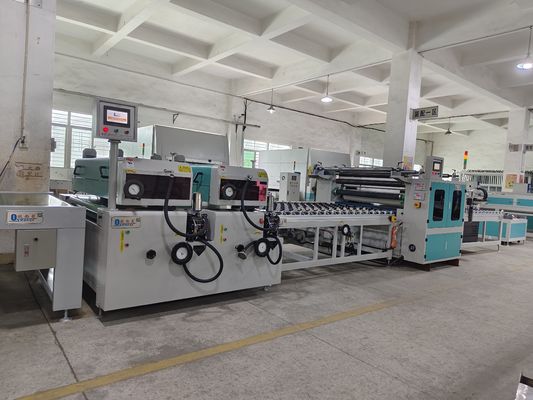

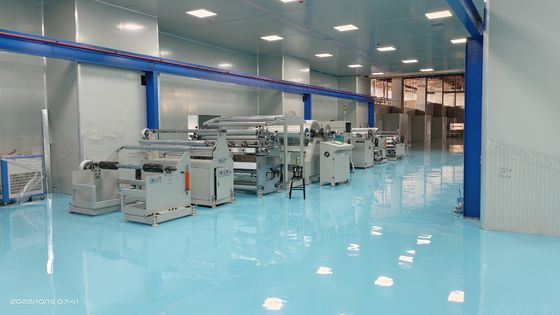

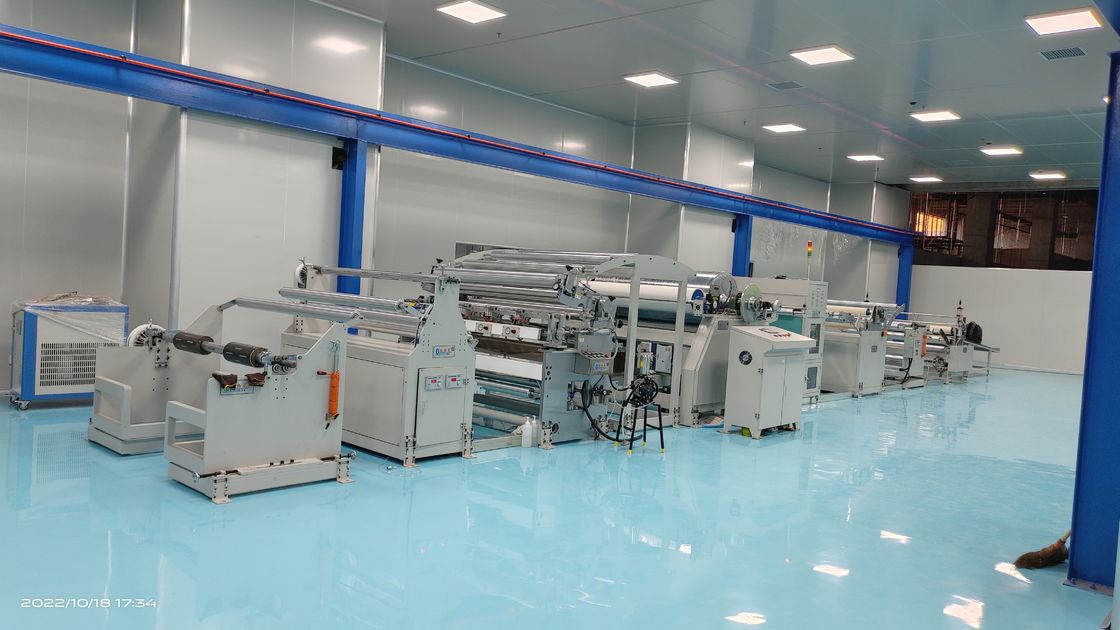

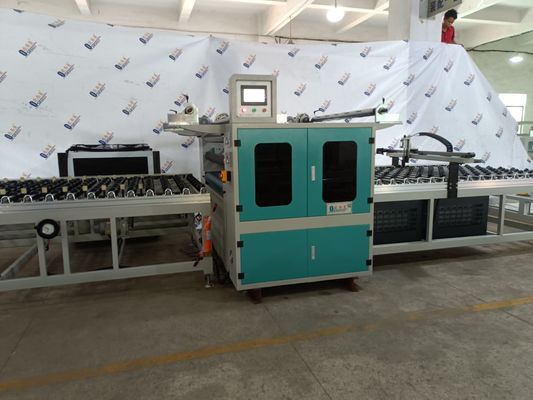

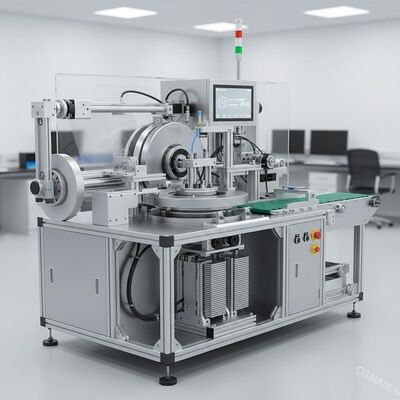

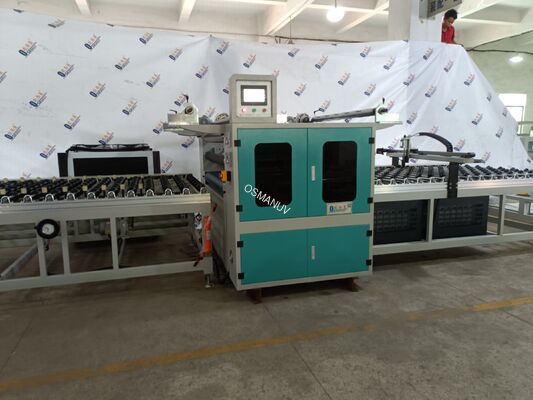

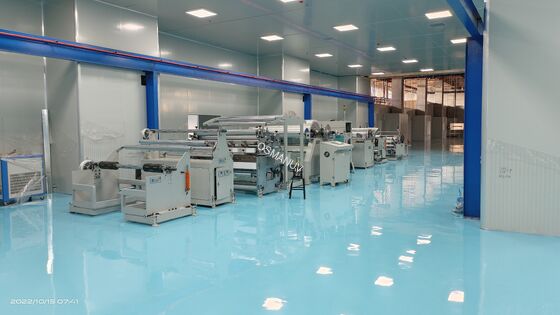

Полностью автоматическая линия для печати из рулонов на пластины для высокопроизводительной литографии наноотпечатков с настраиваемым давлением

Полностью автоматическая линия для печати из рулонов на пластины для высокопроизводительной литографии наноотпечатков с настраиваемым давлением
ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ ЛИНИЯ ИМПРИНТИРОВАНИЯ РУЛОННЫХ ПЛАСТИН – БОЛЬШИЕ ОБЪЕМЫ НАНОИМПРИНТНОЙ ЛИТОГРАФИИ ДЛЯ ОПТИКИ И ДИСПЛЕЯ Этотлиния по производству импринтингапредназначен для высокопроизводительного и высокого разрешения репликации микро/наноструктур с использованием УФ-наноимпринт-литографии ...
Place of Origin:Китай
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Спецификация
Minimum Order Quantity:1 комплект
Price:Возможен торг
Product Custom Attributes
Выделить

полностью автоматическая литографическая машина наноотпечатков

,

Машина для обработки ультрафиолетового покрытия

,

настраиваемая линия для печати под давлением

Скорость нанесения покрытия:
Высокоскоростной
Резиновый диаметр:
100 мм
упаковка:
Стандартный деревянный ящик
Рабочая ширина:
600/1000/1300
Дозировка ролика:
164 мм*1450 мм
Власть:
45 кВт
Qty ролика:
2 шт.
Электрическая коробка:
независимая электрическая коробка
Product Description
ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ ЛИНИЯ ИМПРИНТИРОВАНИЯ РУЛОННЫХ ПЛАСТИН – БОЛЬШИЕ ОБЪЕМЫ НАНОИМПРИНТНОЙ ЛИТОГРАФИИ ДЛЯ ОПТИКИ И ДИСПЛЕЯ
Этотлиния по производству импринтингапредназначен для высокопроизводительного и высокого разрешения репликации микро/наноструктур с использованием УФ-наноимпринт-литографии (NIL) или термоимпринтинга. Он поддерживает жесткие подложки (кремний, стекло, металл) и гибкие пленки (ПЭТ, ПИ, ПЭН). Система включает в себя нанесение покрытий, выравнивание, печать, отверждение и извлечение из формы.Давление печати, температура, доза УФ-излучения и количество станций полностью настраиваются.для различных систем смол и размеров узоров.
Технические параметры
Параметр Стандартное значение/диапазон Вариант настройки
Технология отпечатка УФ-НОЛЬ / Термический НОЛЬ Гибридное УФ+термическое настраиваемое
Максимальный размер подложки 300 мм × 300 мм (квадрат) / пластина 8 дюймов Настраиваемый размер до 500 × 500 мм.
Давление отпечатка 0,5–10 бар Настраиваемое до 50 бар
Температурный диапазон (тепловой) КТ - 200°С Настраиваемая до 350 °C
интенсивность УФ 50–500 мВт/см² Настраиваемая длина волны и интенсивность
Точность выравнивания ± 5 мкм (стандартно) / ± 0,5 мкм (высокая точность) Настраиваемое оптическое выравнивание
Производительность 60–120 подложек/час Зависит от настраиваемого времени цикла
Однородность области отпечатка ≥ 95% Настраиваемый многозонный контроль давления
Источник питания Переменный ток 400 В/50 Гц (3-фазный) Настраивается на 480 В/60 Гц
Приложения
  • Дифракционные оптические элементы (ДОЭ) и металинзы
  • Производство волноводов дополненной реальности (AR)/виртуальной реальности (VR)
  • Антибликовые (AR) и гидрофобные поверхности
  • Биомедицинские микрофлюидные устройства
  • Гибкая электроника и печатные датчики
  • Возможность настройки для оптических пленок большой площади.
Кастомизация
Мы предоставляемполная настройка производственной линиивключая:
  • Количество станций импринтинга (от одноэтапного до многоэтапного)
  • Метод переноса подложки (робот, конвейер, рулон в рулон)
  • Тип дозирования смолы (вращение, щелевая матрица, распыление – настраивается)
  • Отпечаток штампа (мягкий ПДМС, твердый кварц, никелевая прокладка) -настраиваемая стыковка штампа
  • Интеграция чистых помещений (от ISO 5 до ISO 8 – настраивается)
  • Интерфейс автоматизации производства (SECS/GEM, OPC UA – настраиваемый)
Функции
  • Высокая однородность остаточного слоя< ± 5%
  • Вариант с низкой силой отпечатка для хрупких штампов.
  • Контроль силы и температуры в режиме реального времени с обратной связью
  • Автоматический цикл очистки штампа (настраиваемый интервал)
  • Работа на основе рецептасо штрих-кодом или RFID-отслеживанием
  • Настраиваемый защитный кожух и световые завесы
Поддержка и услуги
  • Глобальная удаленная диагностика (VPN/защищенный туннель)
  • Ввод в эксплуатацию на месте и обучение операторов (до 5 дней включено)
  • Поддержка передачи процесса: подбор поставщиков смол и штампов
  • Персонализированный договор на техническое обслуживание(ежеквартально/полугодично)
  • 24-месячная гарантия на камеру импринтинга и приводы
Упаковка и доставка
  • Антивибрационный ящик с контролем влажности
  • Вакуумные пакеты с влагопоглотителем для критически важной оптики
  • Доставка: FOB или CIF-настраиваемая маркировка поддонов и экспортная упаковка
  • Срок выполнения: стандартный 6 недель,индивидуальные линии 10-14 недель
Часто задаваемые вопросы
Вопрос 1: Могу ли я печатать многоуровневые 3D-структуры?
А: Да -многоэтапная печать с выравниванием настраивается.
Вопрос 2. Поддерживает ли он рулонную печать?
О: Стандарт — рулонная обработка;полная конфигурация R2R настраивается.
В3: Могу ли я использовать свою собственную УФ-смолу?
А: Да -Интенсивность УФ-излучения, время воздействия и атмосфера (продувка N₂) программируются и настраиваются..
