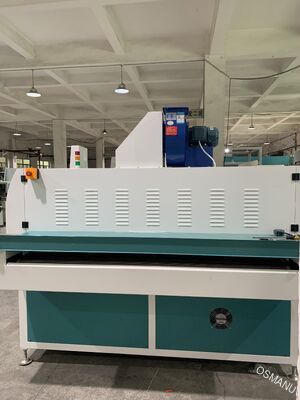

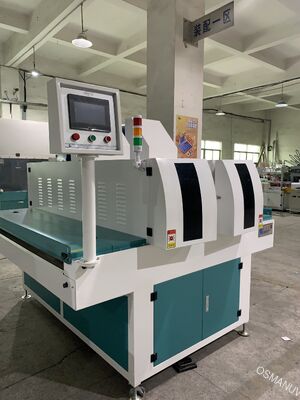

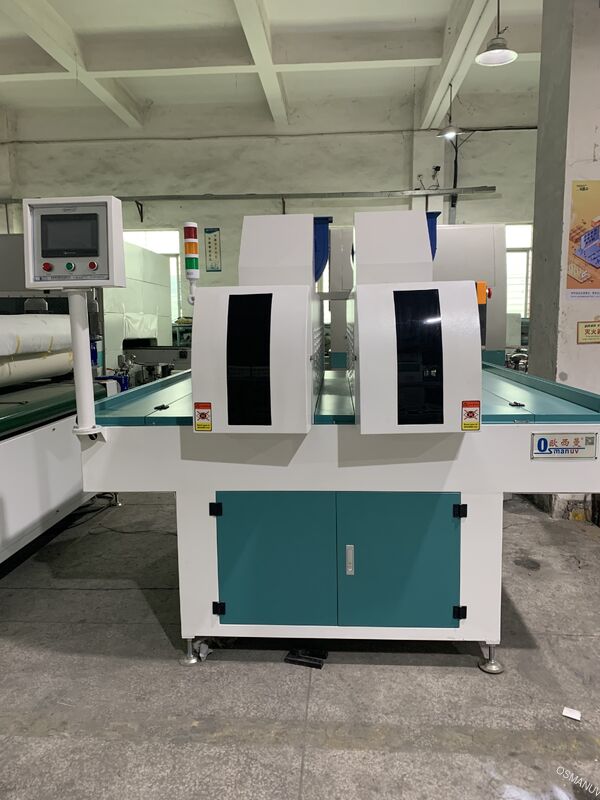

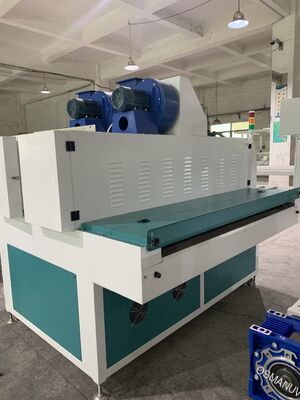

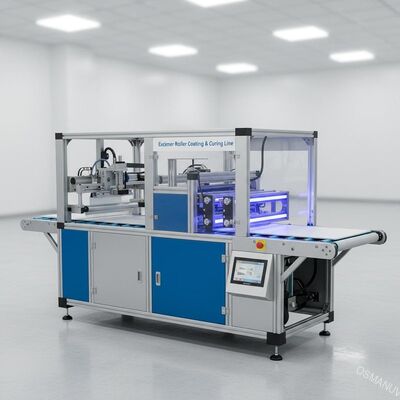

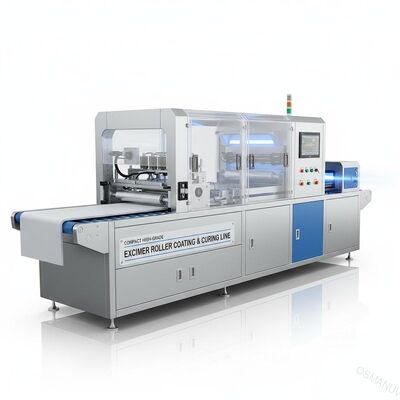

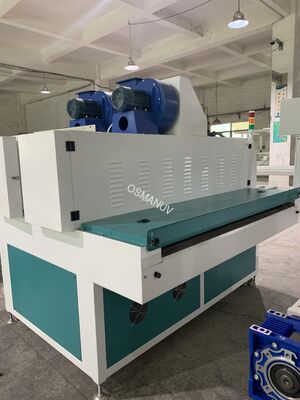

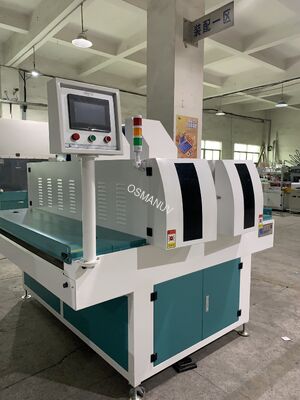

Компактная высококачественная эксимерная линейка покрытия и отверждения для мягких панелей
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001 |
| Номер модели: | ОСМ-GH-1320 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 30 ~ 40 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Отчет об испытаниях оборудования: | Предоставил | Система управления: | Сенсорный экран ПЛК |
|---|---|---|---|
| Площадь покрытия: | Обширный район | Автоматизация нанесения покрытий: | Высокая автоматизация |
| Долговечность покрытия: | Высокая долговечность | Эффективная сухая ширина: | 200 мм |
| Высота стека коллекции: | 1000 мм | Упаковка: | деревянный ящик |
| Выделить: | компактная линия эксимерного роликового покрытия,Ультрафиолетовые отвердители для мягких панелей,высококачественная эксимерная покрывающая машина |
||
Характер продукции
Компактная высококачественная эксимерная валиковая линия для нанесения покрытия и отверждения мягких панелей
Эта компактная линия эксимерного валика для нанесения покрытия и отверждения специально разработана для высококачественного мелко- и среднесерийного производства приятных на ощупь панелей, обеспечивающих превосходную тактильную отделку при компактном использовании.
Состав производственной линии
- Блок очистки пыли:Одно- или двусторонняя щетка и станция вакуумной очистки.
- Прецизионная лакировочная машина:Высокоточная лакировочная головка с дозирующими и аппликаторными роликами.
- Инфракрасная зона выравнивания:Секция выравнивания ИК-потока на расстоянии 3–6 метров
- Многоламповая нано-эксимерная УФ-система:Интегрированная эксимерная лампа для поверхностной полимеризации.
- Система мониторинга кислорода и продувки азотом:Датчик O₂ в реальном времени с автоматической регулировкой азота
- Установка окончательного отверждения Mercury UV:Широкополосная ртутная лампа для отверждения на всю глубину
- Система управления ПЛК:Удобный сенсорный интерфейс с возможностью хранения рецептов.
- Зона охлаждения/старения:Дополнительная секция принудительного воздушного охлаждения
- Автоматический штабелёр:Система сбора готовых панелей на выходе
Технические параметры
| Параметр | Спецификация/Описание |
|---|---|
| Обозначение модели | Компактная серия – полностью настраиваемая |
| Тип системы | Нанесение валиком + эксимерное УФ + ртутное УФ-отверждение |
| Эксимер Длина волны | 172 нм (основная) / 186–254 нм (совместимо с кромкооблицовкой) |
| Рабочая ширина | 600/1100/1320 мм (по индивидуальному заказу) |
| Диапазон рабочей толщины | 2–50 мм (3–30 мм для декоративных панелей) |
| Минимальная длина панели | 300 мм (350 мм для панелей толщиной 10-30 мм) |
| Скорость конвейера | 0–20 м/мин (бесступенчатая регулировка с помощью VFD) |
| Метод покрытия | Одинарное или двойное покрытие валиком (по индивидуальному заказу) |
| Количество головок для нанесения покрытия | 1–2 (настраиваемый) |
| Диаметр ролика аппликатора | Φ200 / Φ250 мм (настраиваемый) |
| Диаметр дозирующего ролика | Φ123 / Φ150 мм (настраиваемый) |
| Длина инфракрасного выравнивания | 3–6 метров (настраиваемый) |
| Толщина покрытия (мокрое) | Регулируемый: 0,01–2,0 мм |
| Готовый уровень блеска (60°) | Всего 2–5 GU (ультраматовый). |
| Твердость поверхности | Твердость по карандашу 1H – 3H (в зависимости от состава покрытия) |
| Защита от отпечатков пальцев | Отлично – отпечатки пальцев быстро сходят |
| Устойчивость к царапинам | Превосходит стандартные матовые УФ-покрытия |
| Общая установленная мощность | 35–80 кВт (в зависимости от конфигурации) |
| Источник питания | 380 В/50 Гц/3 фазы (с возможностью настройки на 220 В/60 Гц) |
| Давление сжатого воздуха | 0,4–0,7 МПа |
| Занимаемая площадь машины (Д×Ш×В) | Компактный дизайн: ок. 8000-15000 мм × 2200 × 2200 мм |
| Операционная высота | 900 мм (±20 мм) |
| Система управления | ПЛК с 7-дюймовым цветным сенсорным экраном, хранилищем рецептов и протоколированием производственных данных. |
| Сертификаты безопасности | Сертифицирован CE, соответствует стандарту ISO9001:2015. |
Приложения
- Мебельные панели высокого класса:Шкафы, шкафы, столы, стеллажи
- Дверцы кухонного шкафа:Ультраматовое покрытие, не оставляющее отпечатков пальцев
- Декоративные строительные панели:Внутренние стеновые панели, межкомнатные перегородки
- Полы SPC и WPC:Прочная, устойчивая к царапинам, мягкая на ощупь поверхность
- Ламинированные панели ПВХ и ПЭТ/ПЭТГ:Матовая отделка декоративных изделий из листового металла
- Дверные панели:Обшивка межкомнатных и наружных дверей
- Мелко- и среднесерийное производство:Изготовление мебели на заказ
- Комплектующие мебели RTA:Готовые к сборке плоские мебельные щиты
Параметры настройки
Компактная системанастраиваемыйв соответствии с конкретными производственными требованиями:
- Рабочая ширина настраивается от 600 мм до 1600 мм.
- Конфигурация с одинарным или двойным валиком
- Твердость роликов и индивидуальная настройка материала
- Длина ИК-нивелирования регулируется от 3 до 6 метров.
- Оптимизация системы контроля азота
- Добавление секции охлаждения
- Интеграция модуля монохромной печати
- Дополнительные функции: автоматический переворот панелей, интеграция кромкооблицовки, камеры контроля качества.
- Варианты уровня автоматизации (ручной, полуавтоматический или полностью автоматический)
- Компактная конфигурация шкафа управления
- Индивидуальные электрические конфигурации в соответствии с региональными стандартами
Ключевые особенности
- Компактный дизайн:Компактная планировка для ограниченного производственного пространства
- Беспыльная среда покрытия:Встроенная станция очистки устраняет дефекты поверхности.
- Технология прецизионного валкового покрытия:Хромированный дозирующий валик с резиновым аппликатором.
- Оптимизированное выравнивание потока:ИК-нивелирование на расстоянии 3-6 метров обеспечивает полное покрытие
- Превосходная устойчивость к царапинам и пятнам:Плотно сшитая структура поверхности
- Холодная эксимерная технология:Минимальная теплопередача защищает чувствительные поверхности.
- Возможность быстрой замены:Быстрая замена валков и смена цвета/материала
- Энергоэффективная работа:Оптимизированная конфигурация УФ-ламп и автоматизированный контроль азота.
- Цельная конструкция рамы:Прочная сварная стальная рама для устойчивости.
- Удобный для пользователя ЧМИ:Интуитивно понятный сенсорный интерфейс с хранилищем рецептов.
Поддержка и услуги
- Помощь в планировании пространства:Консультация на месте или удаленно
- Установка и ввод в эксплуатацию:Профессиональная поддержка установки на месте
- Обучение операторов:Комплексное обучение оптимизации и обслуживанию покрытий.
- Комплекты для замены и обслуживания роликов:Предварительно выровненные запасные картриджи с роликами
- Горячая линия технической поддержки:Оперативная удаленная техническая помощь
- Планы профилактического обслуживания:Программы планового технического обслуживания
- Наличие запасных частей:Пожизненная поставка оригинальных запасных частей
Упаковка и доставка
- Упаковка:Компактный экспортный деревянный ящик с пенопластовой прокладкой и защитой от влаги.
- Варианты доставки:Доставка по всему миру морским, воздушным или наземным транспортом.
- Срок поставки:25-40 дней для стандартных конфигураций; 40-55 дней для индивидуальных конфигураций
- Документация:Полная экспортная документация, включая технические руководства и декларацию CE.
Часто задаваемые вопросы
Какая площадь помещения требуется для этой компактной системы?
Общая длина линии варьируется от 8000 до 15 000 мм в зависимости от конфигурации и рабочей ширины, что делает ее подходящей для объектов с ограниченной площадью. Система также может быть модифицирована с использованием альтернативных модулей, соответствующих конкретной планировке завода.
Может ли эта линия обрабатывать как плоские панели, так и профилированные/кромочные поверхности?
В первую очередь предназначен для плоских панелей. Для интеграции кромкооблицовки можно добавить дополнительные модули (монохромная печать, эксимерная обработка кромок). Свяжитесь с нашей командой инженеров для получения информации о конкретных требованиях к конфигурации.
Как эксимерная технология обеспечивает защиту от отпечатков пальцев?
Эксимерное УФ-излучение с длиной волны 172 нм создает микроморщинистую структуру поверхности на микроскопическом уровне. Эта текстура рассеивает свет и уменьшает видимость следов жира и следов от пальцев. Кроме того, микроструктура уменьшает площадь контакта отпечатков пальцев, делая их менее заметными и их легче вытирать.
Каков типичный срок службы эксимерных ламп и УФ-светодиодов?
Эксимерные лампы обычно имеют срок службы от нескольких тысяч до десяти тысяч часов в зависимости от частоты использования и условий эксплуатации. УФ-светодиоды имеют увеличенный срок службы, превышающий 20 000 часов. Регулярная калибровка и правильное обслуживание продлевают срок службы компонентов.
Соответствует ли этому оборудованию строгие экологические требования?
Да, эксимерное покрытие требует стабильных условий окружающей среды. Рекомендуется чистая среда с контролируемой температурой (предпочтительно чистое помещение) со стабильной температурой и влажностью. Операции должны выполняться в соответствии со стандартными процедурами, чтобы избежать загрязнения, влияющего на качество поверхности. Однако процесс высокоавтоматизирован и минимально требует ручного труда.
Подходит ли это для УФ-покрытий на водной основе?
Да, система совместима с широким спектром УФ-отверждаемых покрытий, включая УФ-покрытия на водной основе, УФ-составы на основе растворителей и УФ-составы со 100% твердыми частицами. Совместимые типы покрытий включают акриловые краски, эпоксидные смолы, полиуретаны и системы ПУА.
Можно ли в будущем повысить производительность линии до более широкой?
Модульная конструкция позволяет модернизировать компоненты. Однако рама машины и ширина конвейера обычно фиксированы. Мы рекомендуем указать самый широкий размер панели, который вам понадобится, во время покупки, чтобы избежать ограничений в будущем. Для моделей с более крупной платформой доступны варианты индивидуальной настройки для более широкой рабочей ширины (до 2600 мм). Пожалуйста, проконсультируйтесь с нашим отделом продаж.
