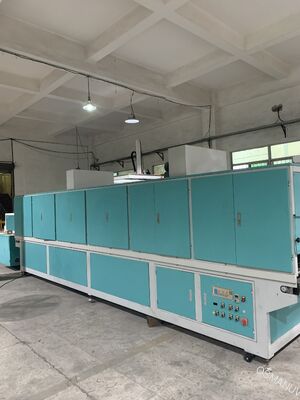

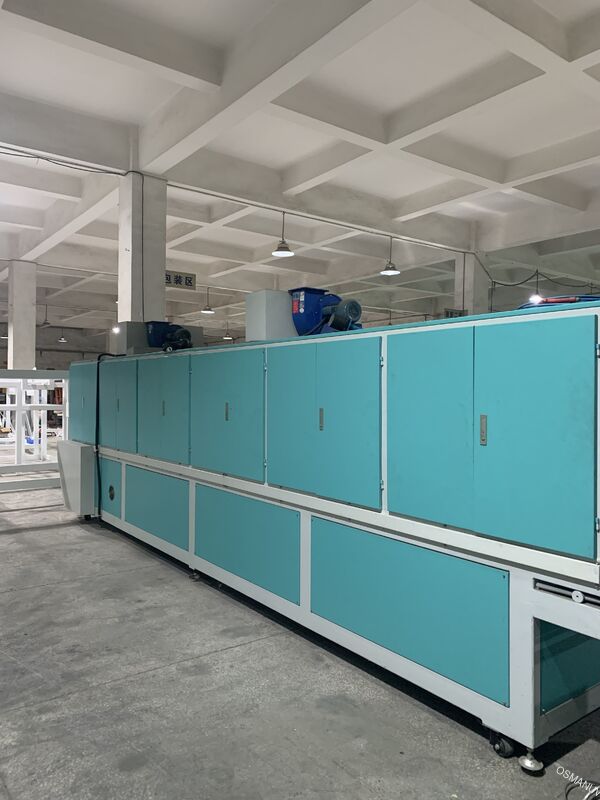

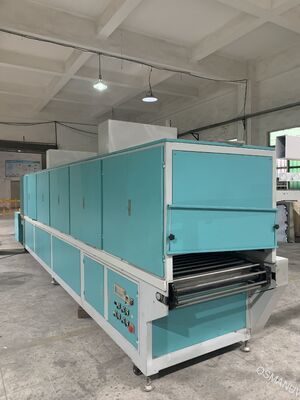

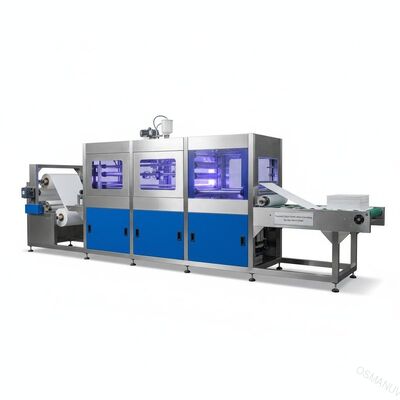

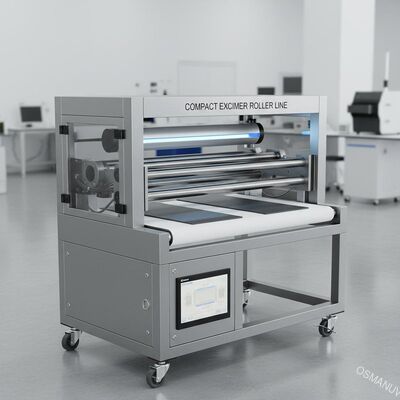

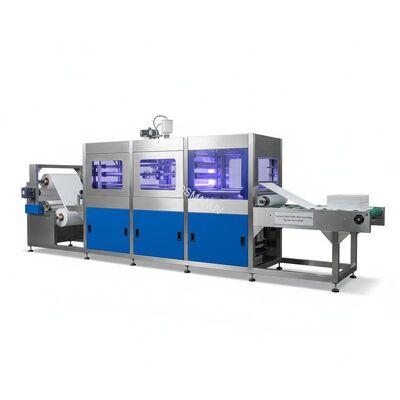

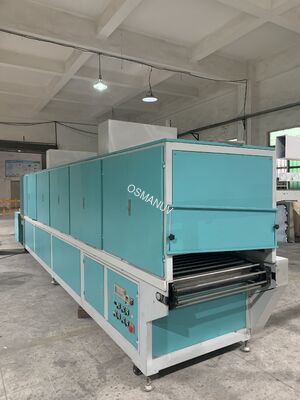

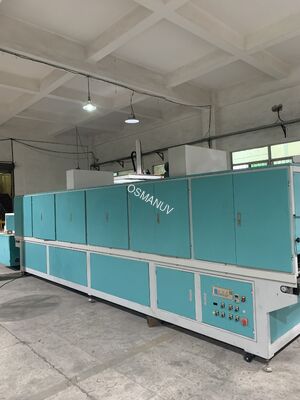

Компактная высококачественная эксимерная линейка покрытия и отверждения для мягких панелей
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OSMANUV |
| Сертификация: | ISO9001 |
| Номер модели: | ОСМ-ФГ-1320 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Возможен торг |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 30 ~ 40 дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | Переговоры |
|
Подробная информация |
|||
| Расстояние облучением: | 50 мм (регулируемый) | Напряжение питания: | 380 В 50 Гц |
|---|---|---|---|
| Приложение: | Сухая поверхностная краска | Скорость отверждения: | 1-3 с/время |
| Эффективность производства: | Не высоко | Скорость: | 0-15 м/мин |
| УЛЬТРАФИОЛЕТОВЫЕ лампы: | всего 1 шт. | Диапазон длин волн: | 1350 nm |
| Выделить: | Компактная роторная машина для нанесения покрытий эксимерным методом,УФ-отверждающая линия для панелей с мягкой поверхностью,Высококачественная машина для отверждения эксимерным методом |
||
Характер продукции
Компактная высококачественная эксимерная линейка покрытия и отверждения для мягких панелей
Состав производственной линии
Эта компактная линия эксимерного роликового покрытия и отверждения специально разработана для производства мелких и средних партий высококачественных мягких панелей и состоит из:
- Уборка от пыли:Односторонняя или двусторонняя станция для чистки и пылесоса, обеспечивающая чистоту поверхности подложки до нанесения покрытия
- Прецизионная одно/двойная роликовая покрывающая машина:Высокоточная головка покрытия с дозировочным роликом (хромированным) и резиновым роликом для применения однородного покрытия
- Инфракрасная зона выравнивания:3-6-метровая IR-секция выравнивания потока для оптимизированного покрытия покрытия перед воздействием эксимера
- Ультрафиолетовая система наноэксимера с несколькими лампами:Интегрированная эксимерная лампа, работающая на 172nm/186-254nm для поверхностной полимеризации
- Система контроля кислорода и очистки азота:Датчик кислорода в реальном времени с автоматическим регулированием потока азота для поддержания инертной атмосферы
- Ультрафиолетовый наконечный отвердитель ртути:Широкополосная ртутная лампа для глубокого отверждения и улучшения свойств поверхности
- Система управления ПЛК с цветовым HMI:Удобный пользователю интерфейс с сенсорным экраном для управления параметрами и хранения рецептов
- Зона охлаждения/старения:Факультативная секция принудительного охлаждения воздухом до свертывания продукта
- Автоматическая установка:Система сбора отходов для готовых панелей
Обзор продукции
Компактная высококачественная линейка покрытия и отверждения эксимерных роликов - это эффективная, профессиональная система отделки, разработанная для производителей высококачественных панелей мебели, дверей шкафов,декоративные панели, напольные покрытия SPC и платы с ламинированным ПВХ, стремящиеся к высококачественной "мягкой" тактильной отделке.
Основная технология использует 172nm эксимерные УФ-лампы, которые в среде с инертированным азотом полимеризируют только верхний поверхностный слой ультрафиолетового отвердительного покрытия.создание микро-морщинистой структуры, которая придает ультра-матный внешний вид (до 2-5 ГУ), антиотпечатки пальцев, и роскошное ощущение, похожее на кожу.
Компактный дизайн делает эту линию идеальной для объектов с ограниченной площадью на полу, сохраняя при этом производительность и качество отделки больших систем.С полностью автоматизированной работой от подачи субстрата до готового наложения панелей, линия минимизирует ручное вмешательство, снижает затраты на рабочую силу и обеспечивает исключительное, повторяемое качество поверхности для высококачественных панельных изделий.
Технические спецификации
| Параметр | Спецификация / Описание |
|---|---|
| Определение модели | Комплектная серия - полностью настраиваемая |
| Тип системы | Покрытие на роликах + ультрафиолетовый эксимер + ультрафиолетовое отверждение ртути |
| Длина волны эксимера | 172 нм (первичный) / 186-254 нм (совместим с краевыми полосами) |
| Рабочая ширина | 600 / 1100 / 1320 мм (настраивается) |
| Диапазон рабочей толщины | 2 - 50 мм (3 - 30 мм для декоративных панелей) |
| Минимальная длина панели | 300 мм (350 мм для панелей толщиной 10-30 мм) |
| Скорость конвейера | 0 - 20 м/мин (настраивается без шагов с помощью VFD) |
| Способ покрытия | Одно- или двустворчатое покрытие (настраивается) |
| Количество голов покрытия | 1 - 2 (настраиваемые) |
| Диаметр валика аппликатора | Φ200 / Φ250 мм (настраивается) |
| Диаметр дозировочного ролика | Φ123 / Φ150 мм (настраивается) |
| Длина инфракрасного выравнивания | 3 - 6 метров (настраивается) |
| Толщина покрытия (влажная) | Регулируемый: 0,01 - 2,0 мм |
| Выполненный уровень блеска (60°) | До 2-5 ГУ (ультрамат) |
| Твердость поверхности | Твердость карандаша 1H - 3H (в зависимости от состава покрытия) |
| Противоотпечатки пальцев | Отличное - отпечатки пальцев быстро сбрасываются; микроструктурированная поверхность уменьшает видимые следы |
| Устойчивость к царапинам | Выше стандартных матовых УФ-покрытий |
| Общая установленная мощность | 35 - 80 кВт (в зависимости от конфигурации) |
| Силовое питание | 380V / 50Hz / 3-фазный (конфигурируемый на 220V / 60Hz) |
| Давление сжатого воздуха | 0.4 - 0,7 МПа |
| Отпечаток машины (L × W × H) | Компактный дизайн: приблизительно 8000-15.000 мм × 2200 × 2200 мм (настраивается в зависимости от ширины) |
| Высота операции | 900 мм (± 20 мм) |
| Система управления | ПЛК с цветовым сенсорным экраном HMI, хранение рецептов, регистрация производственных данных |
| Сертификации безопасности | Сертификат CE, соответствующий стандарту ISO9001:2015 |
Заявления
Идеально подходит для высококачественных панельных изделий, требующих высококачественной отделки поверхности с ограниченной площадью на полу:
- Планшеты для мебели высокого класса:Шкафы, шкафы, столы, полки для роскошных жилых и коммерческих применений
- Двери кухонных шкафов:Ультраматовая, антиотпечатковая отделка для современных кухонных конструкций
- Декоративные панели для зданий:Внутренние стеновые панели, разделители помещений, отделочные материалы для коммерческих помещений
- Полные покрытия из СЗК и СВК:Прочная, устойчивая к царапинам, мягкая поверхность для роскошных виниловых и деревянно-пластиковых композитных напольных изделий
- ПВХ и ПЭТ/ПЭТГ пластинки:Матовая отделка для различных декоративных изделий из листов
- Дверные панелиВнутренние и наружные дверные кожи, требующие высококачественной тактильной поверхности
- Производство малых и средних партий:Производство мебели на заказ, отделка цехов
- Компоненты мебели RTA:Готовые к сборке плоские панели для мебели, требующие последовательной высококачественной отделки
Варианты настройки
Компактная системаочень настраиваемыйдля соответствия конкретным требованиям производства, типам панелей и доступному площади на полу.
- Рабочая ширина, настраиваемая от 600 мм до 1600 мм, чтобы соответствовать конкретным габаритам панелей и ограничениям оборудования
- Конфигурация одно- или двустворчатого покрытия на основе требований к применению (только покрытие покрытия против покрытия покрытия + покрытие покрытия)
- Твердость ролика и материал, поддающийся настройке для конкретных покрытий (на водной основе, на основе растворителей, ультрафиолетовой отвердительности)
- Длина выравнивания IR регулируемая от 3 до 6 метров на основе требуемого времени потока для конкретной химии покрытия и скорости линии
- Оптимизация системы контроля за содержанием азота для различных геометрий панелей и объемов производства
- Добавление охлаждающей секции для немедленной обработки после отверждения
- Интеграция модуля монохромной печати для сопоставления цветов по краям
- Дополнительные функции, такие как автоматическое переворачивание панели для двустороннего покрытия, интеграция краевых полос или камеры контроля качества
- Опции уровня автоматизации (ручное питание панели, полуавтоматическое или полностью автоматическое)
- Конфигурация компактного шкафа управления для помещений с ограниченным пространством
- Специальные электрические конфигурации для конкретных региональных стандартов (CE, UL, CSA)
Ключевые особенности
- Конструкция компактного следа:Эффективная планировка с минимальным объемом площади на заводе - идеально подходит для малых и средних производственных предприятий без ущерба для качества отделки
- Окружающая среда для покрытия без пыли:Интегрированная станция очистки пыли удаляет загрязнители до покрытия, устраняя дефекты поверхности и обеспечивая безупречную отделку
- Технология покрытия высокоточных роликов:Хромованный дозировочный ролик в сочетании с резиновым аппликаторным роликом обеспечивает точное, равномерное нанесение покрытия
- Оптимизированное выравнивание потока:3-6-метровая секция выравнивания инфракрасного излучения позволяет покрытию свободно течь перед воздействием эксимера, обеспечивая полное покрытие всех особенностей поверхности
- Высокая стойкость к царапинам и пятнам:Плотно связанная поверхность обеспечивает отличную устойчивость к царапинам, царапинам, пятнам и химическим агентам
- Технология холодного эксимера:Минимальная передача тепла при полимеризации поверхности защищает теплочувствительные субстраты, включая тонкие деревянные фанеры и инженерные панели
- Способность к быстрой смене:Удобная конструкция позволяет быстро менять ролики и менять цвет/материал, минимизируя время простоя между производственными сериями
- Энергоэффективная эксплуатация:Оптимизированная конфигурация ультрафиолетовых ламп и автоматизированный контроль азота снижают потребление энергии и эксплуатационные расходы
- Одночастичная конструкция:Сварная стальная рама обеспечивает стабильность машины и безвибрационную работу при всех скоростях производства
- Удобный интерфейс:Интуитивно понятный интерфейс с сенсорным экраном с хранением рецептов для различных конфигураций продуктов, сокращая время обучения оператора и ошибки настройки
Поддержка и услуги
- Помощь в планировании пространства:Консультации на месте или на расстоянии для оптимизации размещения машин в рамках существующей схемы мастерской
- Установка и ввод в эксплуатацию:Профессиональная поддержка установки на месте, включая выравнивание, выравнивание, калибровку и испытания
- Обучение оператора:Комплексное обучение, ориентированное на оптимизацию параметров покрытия, принципы эксцимерного отверждения, управление азотом и процедуры ежедневного обслуживания
- Комплекты для обмена роликов и обслуживания:Предварительно выстроенные запасные роликовые патроны и комплекты планового обслуживания, доступные для быстрой смены и сокращения времени простоя
- Горячая линия технической поддержки:Отзывчивая удаленная техническая помощь для устранения неполадок и оперативного руководства
- Планы профилактического обслуживания:Плановые программы технического обслуживания для максимизации времени работы и продления срока службы оборудования
- Доступность запасных частей:Пожизненное снабжение оригинальными запасными частями, включая лампы, ролики, ремни, уплотнения и части для износа
Упаковка и перевозка
- Опаковка:Компактный экспортный деревянный ящик с пеновой подстилкой и влагозащитным барьером - оптимизированный отпечаток для снижения расходов на доставку
- Опции доставки:Мировые перевозки морскими грузами (LCL/контейнерная консолидация), воздушными грузами для срочных поставок или сухопутными перевозками
- Время доставки:25 - 40 дней для стандартных конфигураций; 40 - 55 дней для индивидуальных конфигураций
- Документация:Полная экспортная документация, включая коммерческий счет-фактуру, перечень упаковки, коносамент, декларацию CE и всеобъемлющие технические руководства
Часто задаваемые вопросы
Вопрос: Сколько площади требуется для этой компактной системы?
Ответ: Общая длина линии варьируется от 8 000 мм до 15 000 мм в зависимости от конфигурации и рабочей ширины, что делает ее подходящей для объектов с ограниченной площадью на полу.Система также может быть настроена с альтернативными модульными устройствами, чтобы соответствовать конкретным заводским макетам.
Вопрос: Может ли эта линия обрабатывать как плоские панели, так и профилированные/краевые поверхности?
A: В основном предназначен для плоских панелей. Для интеграции краевых полос могут быть добавлены дополнительные модули (монохромная печать, специальная обработка эксимера).Свяжитесь с нашей инженерной командой для конкретных требований конфигурации.
Вопрос: Как эксимерная технология достигает свойства антиотпечатков пальцев?
Ответ: 172 нм эксимер УФ создает микро-морчатую поверхностную структуру на микроскопическом уровне. Эта текстура рассеивает свет и уменьшает видимость пальцев масел и отметок.микроструктура уменьшает зону контакта для отпечатков пальцев, что делает их менее заметными и проще вытереть.
Вопрос: Каков средний срок службы эксимерных ламп и УФ-диодов?
О: Экцимерные лампы обычно имеют срок службы от нескольких тысяч до десяти тысяч часов в зависимости от частоты использования и условий эксплуатации.Регулярная калибровка и надлежащее техническое обслуживание увеличат срок службы компонента.
Вопрос: Есть ли у этого оборудования строгие экологические требования?
Ответ: Да, эксимерное покрытие требует стабильных условий окружающей среды. Рекомендуется чистая, контролируемая температурой среда (желательно чистый кабинет) с стабильной температурой и влажностью.Операции должны выполняться в соответствии со стандартными процедурами, чтобы избежать загрязнения поверхностиТем не менее, процесс является высоко автоматизированным и минимально зависит от ручного труда.
Вопрос: Подходит ли это для ультрафиолетовых покрытий на водной основе?
A: Да, система совместима с широким спектром ультрафиолетовых отвердительных покрытий, включая ультрафиолетовые покрытия на водной основе, ультрафиолетовые покрытия на основе растворителей и 100% твердые ультрафиолетовые покрытия.эпоксидные, полиуретанов и ПУА-систем.
Вопрос: Может ли линия быть модернизирована до более широкой пропускной способности в будущем?
О: модульная конструкция позволяет модернизировать компоненты.Мы рекомендуем указать самый широкий размер панели вы ожидаете, что нужно в момент покупки, чтобы избежать будущих ограничений. Возможности настройки для более широких рабочих широт (до 2600 мм) доступны на больших моделях платформы - пожалуйста, обратитесь к нашей команде продаж.
