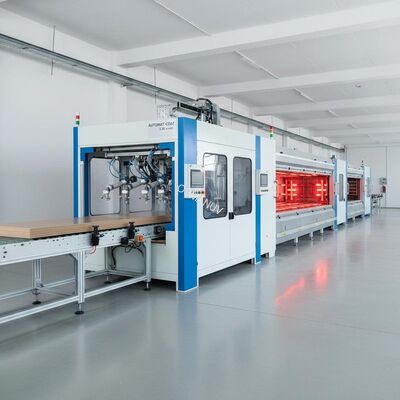

Высокоскоростная автоматизированная линия распылительного покрытия для панелей мебели 5-20 м/мин Производство с настраиваемой конфигурацией пистолета для МДФ и картонных досок

 Высокоскоростная автоматизированная линия распылительного покрытия для панелей мебели 5-20 м/мин Производство с настраиваемой конфигурацией пистолета для МДФ и картонных досок

Состав производственной линии

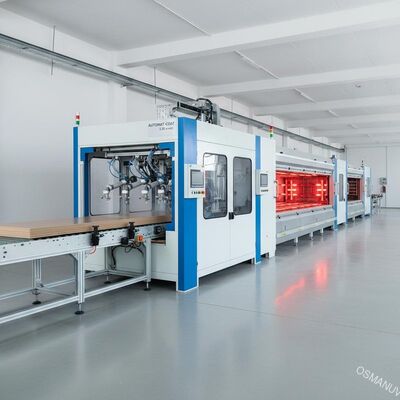

Наша автоматизированная линия по производству распылительного покрытия для панелей мебели представляет собой полностью интегрированную модульную систему, предназначенную для непрерывной высококачественной отделки поверхности.Состав производственной линиивключает:

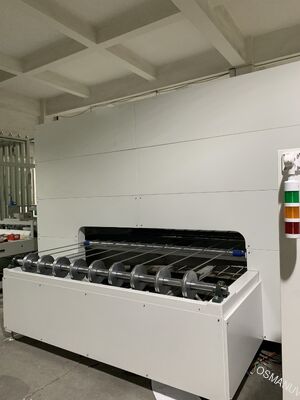

1. Автоматический конвейер:Конвейер на роликах или поясах для гладкого ввода панелей.

2. Удаление пыли и ионизация:Чистить поверхность панели и устранить статическую для оптимальной адгезии покрытия.

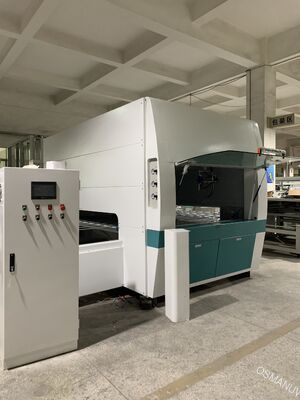

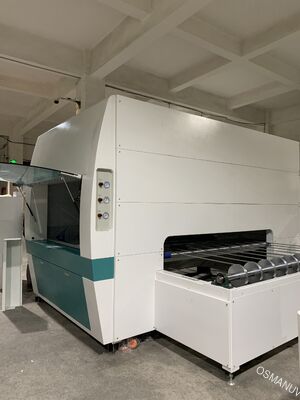

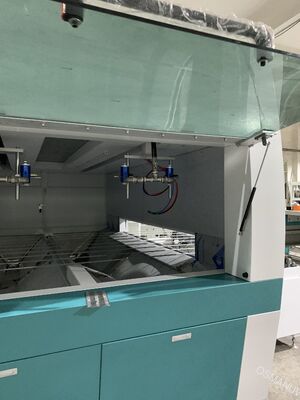

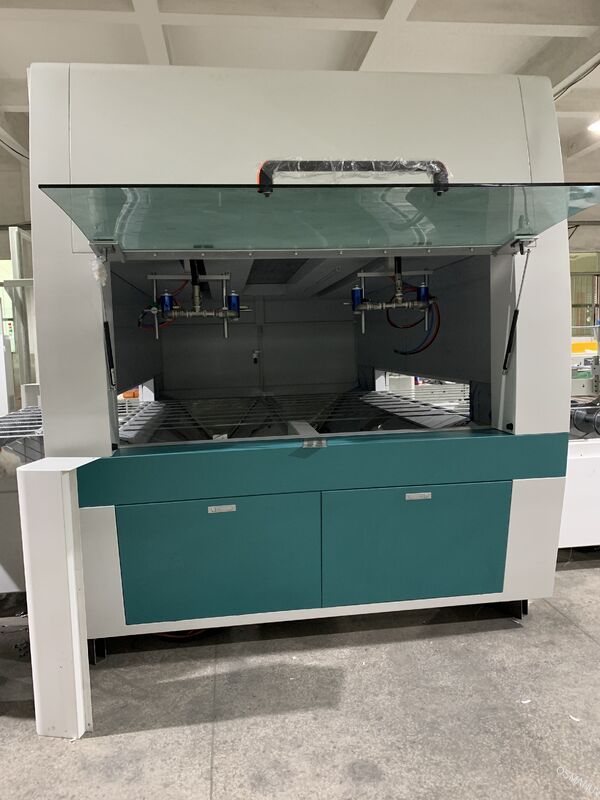

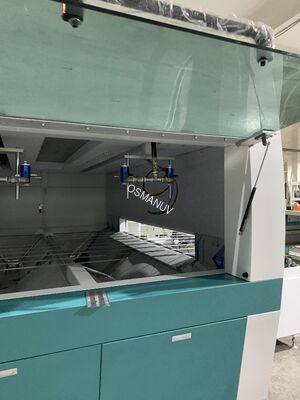

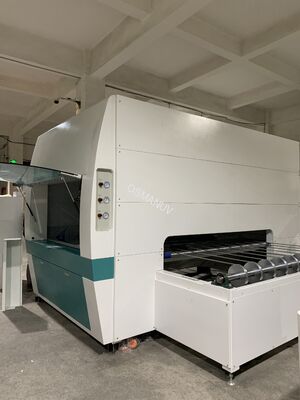

3. Прецизионная роликовая покрытка / камера распылительного покрытия:Оборудованы переходящими распылительными пушками (2-8 шт.) для равномерного нанесения праймеров, верхних покрытий или ультрафиолетовых покрытий.

4. Система снабжения и циркуляции краски:Пневматические насосы диафрагмы с точными регуляторами давления и баки краски из нержавеющей стали (20-40L).

5. Уравнительный туннель:Позволяет покрытым панелям вытекать для более гладкой поверхности перед сушкой.

6. Печь для сушки и отверждения:Модульный туннель ИР-сушки или УФ-сушки с регулированием температуры в зонах (на 120°C).

7. Раздел охлаждения воздухом:Принудительное охлаждение воздухом для снижения температуры панели после сушки.

8. Автоматическая установка разгрузки и складирования:Собирает готовые панели для упаковки.

9. Централизованная панель управления PLC:HMI с сенсорным экраном (Mitsubishi/Delta), управляющий скоростью линии, параметрами распыления, температурой и хранением рецептов.

Примечание: Конфигурация линии, включая количество распылителей, длину печи и расположение конвейера,полностью настраиваемаячтобы соответствовать вашим конкретным требованиям к производственному пространству и производительности.

Описание продукта

НашАвтоматизированная линия по производству распыленного покрытияявляется высокоэффективной системой непрерывной отделки, специально разработанной для нанесения однородных поверхностных покрытий на плоские панели мебели, такие как МДФ, доски с дробленными частицами, фанеры, массивной древесины,и композитные доскиОн идеально подходит для праймеров, базовых покрытий, верхних покрытий, ультрафиолетовых красок и покрытий на водной основе.

Система используетмеханизм взаимного распыленияПушки передвигаются туда и обратно по поверхности панели, в то время как панель перемещается на конвейере с переменной скоростью.Это обеспечивает полное покрытие с регулируемым перекрытием и минимальным перераспылениемСистема подачи краски имеет стабилизацию давления и опциональную циркуляцию для постоянной вязкости и потока.

После распыления панели проходят через туннель для выравнивания для выхода покрытия, затем входят в модульную сушильную печь/печь для отверждения.ИК-лампы или горячий воздух обеспечивают зональное отопление (на 120°C) для быстрого отверждения покрытияРаздел с воздушным охлаждением приводит панели к температуре перед автоматическим складированием.

Ключевые преимущества:

• Высокая скорость производства(до 20 м/мин)

• Единая толщина покрытия(5-50 микрон регулируемые)

• Уменьшение отходов краски(до 30% экономии по сравнению с ручным распылением)

• Постоянное качествос управляемой ПЛК повторяемостью

Ссылка:полностью настраиваемаядля обработки различных размеров панелей, типов покрытий и производственных мощностей, от начальных моделей до полностью автоматизированных высокоскоростных линий.

Технические параметры

В следующей таблице изложены спецификации для стандартных конфигураций.Обширная настройкадоступен для удовлетворения ваших уникальных размеров панели, материалов покрытия и пропускной способности.

Применение

Эта автоматизированная линия распылительного покрытия широко используется в мебельной и деревянной промышленности для:

• Панельная мебель:МДФ, пластиковые доски, фанера, панели из массивного дерева для шкафов, шкафов, столов и полок.

• Декоративные доски:Стенные панели, потолочные панели, крышки дверей, и шлифовка.

• Механические полы:Примортизация и покрытие полов из деревянно-пластикового композита (WPC) или массивного дерева.

• Кухонные шкафы и ванные комнаты:Применение праймеров, базовых покрытий и ультрафиолетовых покрытий для устойчивости к влаге.

• Офисная мебель:Настольные компьютеры, перегородки и хранилища.

• Музыкальные инструменты и предметы ремесла:Плоские панели для гитар, динамиков и декоративных ремесел.

Конфигурация

Мы понимаем, что у каждой мебельной фабрики есть уникальные размеры панелей, требования к покрытию и производственные макеты.наши автоматические линии распылительного покрытия очень настраиваются:

1. Рабочая ширина: Настраиваемыйот 650 мм до 2500 мм, чтобы соответствовать максимальной ширине панели.

2. Конфигурация распылителя: НастраиваемыйКоличество пушек (2-12), длина взаимного хода и угол пушки для покрытия краев или покрытия с 5-ю сторонами.

3. Тип конвейера:Выбор ремня из нержавеющей стали, ремня из тефлона или тяжелого роликового конвейера для различных масс панелей и типов покрытий.

4. Система сушки/застойки: Настраиваемыйвыбор методов инфракрасной сушки, ультрафиолетовой сушки, конвекции горячим воздухом или гибридной комбинации на основе химической структуры покрытия (на основе воды, растворителя, ультрафиолетовой).

5. Температурные зоны: Настраиваемыйколичество зон нагрева и температурных профилей для многоступенчатой сушки.

6. Система доставки краски: Настраиваемыйот простых резервуаров под давлением до полностью циркулирующих систем с автоматическим контролем вязкости и перемыванием цвета.

7. Уровень автоматизации:От полуавтоматического ручного управления до полностью автоматического ПЛК с дистанционным мониторингом, управлением рецептами и регистрацией данных.

8. Восстановление выхлопных газов и перераспыливания: Настраиваемыйсистемы водозащиты или сухих фильтров для соответствия местным экологическим нормам.

9. Таблицы введения/выведения: Настраиваемыйдлины и высоты для интеграции с существующими конвейерами или системами складирования.

10. Материал строительства:Стандартная сталь, покрытая порошком илинастраиваемыйиз нержавеющей стали (SUS 304) для влажных помещений или чистых помещений.

Особенность

• Технология взаимного распыления:Сервоприводный рельс с регулируемым ходом, скоростью и перекрытием обеспечивает равномерное покрытие панелей различной ширины.

• Высокая эффективность передачи:HVLP или точные автоматические пушки минимизируют перераспыление, экономя 20-30% краски по сравнению с ручным распылением.

• Контроль точности ПЛК:Хранить до 100 рецептов для различных размеров панелей и типов покрытий; одноприкосновение сокращает время простоя.

• Автоматическая циркуляция краски:Опциональная система циркуляции поддерживает постоянную вязкость и предотвращает оседание пигмента для высококачественной отделки.

• Контроль сушки в зонах:Независимый контроль температуры для каждой ИР или УФ-зоны обеспечивает оптимальную отвердительность без обжига или недостаточной отвердительности.

• Энергосберегающая конструкция:Изолированные панели печи и автоматический режим простоя снижают потребление энергии во время перерывов производства.

• Быстрая смена цвета:Опциональная система промывки для быстрой очистки между изменениями цвета (5-10 минут).

• Общая безопасность:Аварийные остановки, защита от перегрузки двигателя, защита от переохлаждения и блокировки на дверях.

• Легкое обслуживание:Модульная конструкция позволяет быстро получить доступ к распылителям, насосам и фильтрам для очистки и замены.

• Окружающая среда без пыли:Закрытая камера распыления с выхлопным вентилятором и сбором перераспыления обеспечивает чистоту рабочих условий.

Поддержка и услуги

• Консультации перед продажей:Мы анализируем ваши спецификации панели, покрытия материалов, и производственных целей, чтобы рекомендовать оптимальныйна заказконфигурация линии.

• Испытание проб:Проверьте ваши панели с вашей краской в нашем демонстрационном центре, чтобы проверить качество покрытия и скорость производства перед покупкой.

• Дизайн макета:Наши инженеры предоставляют 2D/3D чертежи для вашего завода, включая электрические и воздушные требования.

• Установка и ввод в эксплуатацию:Настройка на месте, калибровка и интеграция с существующей производственной линией нашими опытными техниками.

• Всестороннее обучение:Практическое обучение операторов и технического персонала работе с машинами, программированию рецептов, очистке и профилактическому обслуживанию.

• Гарантия:12 месяцев для всей машины (механические части), 6 месяцев для электрических компонентов.

• Дистанционная поддержка:24/7 онлайн-техническая поддержка по телефону, электронной почте, WhatsApp или видеозвонку.

• Запчасти:Гарантированная доступность оригинальных запасных частей с быстрой доставкой (2-7 дней по воздушному курьеру).

Упаковка и перевозка

• Упаковка:Основные модули упаковываются в растяжную пленку и упругую пенопоглощающую пенопласту, затем упаковываются вна заказВсе ящики водонепроницаемы и не подвержены фумигации (соответствуют требованиям ISPM-15).

• Аксессуары:Небольшие детали (распылительные пушки, насосы, электрические панели) упаковываются в запечатанные пластиковые пакеты и пенопокрытые картонные коробки.

• Перевозка:

  • Порт погрузки:Шэньчжэнь / Гуанчжоу / Шанхай, Китай (по запросу клиента).

  • Время выполнения:Стандартные линии: 20-30 рабочих дней;Настраиваемыйлинии: 30-45 рабочих дней после подтверждения заказа и технического одобрения.

  • Способ доставки:Доступен морским транспортом (FCL/LCL), воздушным транспортом или экспресс-курьером для запчастей.

  • Условия доставки:FOB, CIF, CNF, DDPнастраиваемыйв зависимости от вашего местоположения и предпочтений.

• Документация:Предъявлены коммерческий счет-фактура, перечень упаковки, коносамент, руководство пользователя и сертификат CE (при необходимости).

Частые вопросы

Вопрос 1: Какие типы покрытий может применяться эта автоматическая линия?
Ответ: линия совместима с большинством покрытий дерева, включая краски на водной основе, на основе растворителей, ультрафиолетовые, ПУ, NC и кислотно-очищающие краски.на заказосновываясь на вашей специфической химии покрытия.

Вопрос 2: Может ли линия распылять как плоские панели, так и профилированные края?
Ответ: Для плоских панелей, переключающие пушки обеспечивают отличное покрытие.настраиваемыйУкажите, пожалуйста, ваши требования к покрытию краев во время консультации.

Вопрос 3: Сколько краски можно сэкономить по сравнению с ручным распылением?
О: Наши автоматизированные системы обычно достигают эффективности передачи 70-80%, что означает 20-30% меньше отходов краски по сравнению с ручным распылением.Закрытая камера распыления и система восстановления перераспыления еще больше снижают потерю материала.

В4: Сколько времени требуется для изменения цвета?
Ответ: При автоматической системе очистки, которая выбирается в опции, изменение цвета может быть завершено за 5-10 минут.

Q5: Сколько времени обычно требуется для сушки для покрытий на водной основе?
Ответ: Время сушки зависит от толщины покрытия, температуры и воздушного потока.настроитьдлина печи и температурные зоны, чтобы соответствовать требуемой скорости производства.

Вопрос 6: Могу ли я интегрировать эту линию с моей существующей машиной для ультрафиолетового отверждения или конвейером?
О: Да. Наши линии предназначены для модульной интеграции. Пожалуйста, предоставьте ваши существующие спецификации оборудования (высота, скорость, интерфейс), и мы будемнастроитьсоответствующие разделы ввода/вывода.

Вопрос 7: какое обслуживание требуется для распылителей?
Ответ: Рекомендуется ежедневное очищение соприкосновений и воздушных колпаков. Мы предоставляем подробный график обслуживания и включаем базовые средства очистки. Заменные уплотнения и иглы доступны в качестве запасных частей.

Q8: Вы предлагаете обучение и установку для зарубежных клиентов?
О: Да. Мы предоставляем на месте установки и ввода в эксплуатацию нашими инженерами (расходы на поездку покрываются заказчиком)..Обучение операторов может проводиться либо на месте, либо посредством видеосессий.

Вопрос 9: Каков гарантийный срок и на что он распространяется?
О: Гарантия длится 12 месяцев с даты ввода в эксплуатацию (или 14 месяцев с даты отгрузки, в зависимости от того, что происходит раньше).Расходные части (насосы для распыливания)Электрические компоненты имеют 6-месячную гарантию.

Вопрос 10: Можно ли модернизировать линию позже для повышения скорости или дополнительных функций?
Ответ: Абсолютно. Модульная конструкция позволяет в будущем модернизировать, например, добавить больше пистолетов-распылителей, расширить сушильную печь или интегрировать модуль ультрафиолетового отверждения.Пожалуйста, обсудите ваши планы на будущее с нашими инженераминастраиваемыйПуть обновления.
