Состав производственной линии
Наша производственная линия для внутреннего распылительного нанесения покрытий представляет собой полностью интегрированную модульную систему, разработанную для бесперебойной работы в двух различных отраслях. Стандартный состав производственной линии включает:
-
Автоматическая система подачи: Вакуумная подача или конвейерная подача для мебельных панелей; роботизированный захват и размещение для изделий из формованной массы.
-
Узел удаления пыли и ионизации: Устраняет частицы с поверхности и статический заряд для обеспечения оптимальной адгезии покрытия.
-

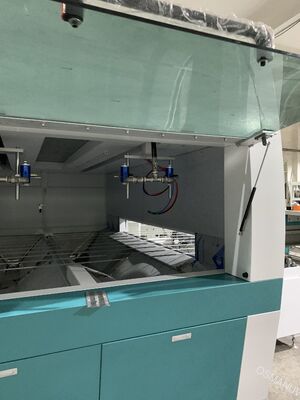

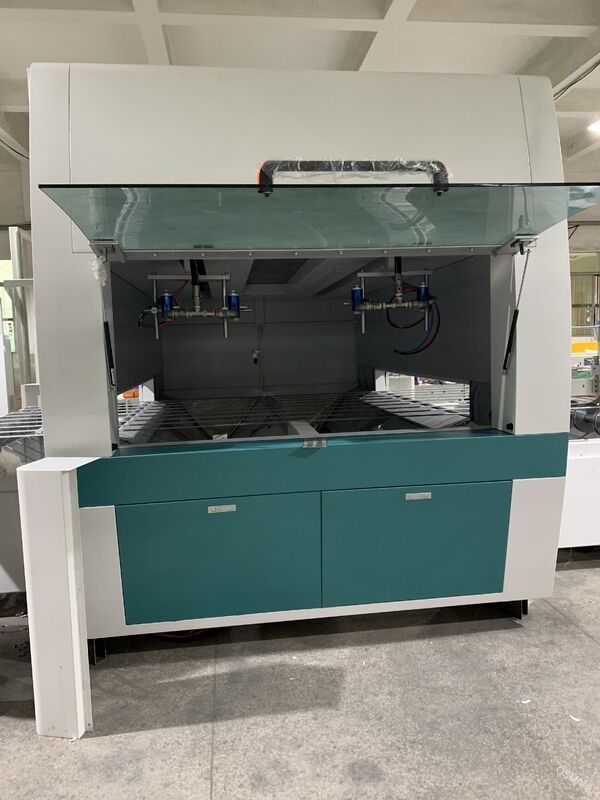

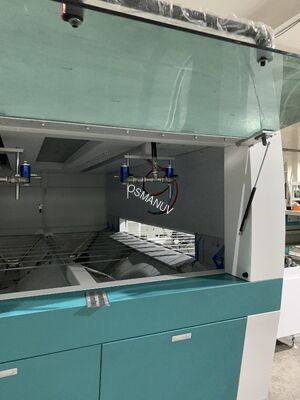

Станция основного распылительного нанесения покрытий:
-
Для мебельных панелей: Рециркуляционное распыление с 2-8 пистолетами для плоских поверхностей и кромок.
-
Для изделий из формованной массы: Роторная система с 12-24 станциями и индивидуальными креплениями для полного внутреннего покрытия.
-
Точная подача покрытия: Пневматические мембранные насосы со стабилизацией давления.
-
Туннель сушки/отверждения: Модульная ИК- или конвекционная сушка с зональным контролем температуры (от окружающей до 120°C).
-
Автоматическая выгрузка и штабелирование: Организованный сбор готовой продукции.
-
Централизованная панель управления ПЛК: HMI с сенсорным экраном и компонентами Mitsubishi или Delta для управления рецептами и синхронизации скорости.
Примечание: Конфигурация линии — включая количество станций, количество распылительных пистолетов и компоновку конвейера — полностью настраивается в соответствии с вашим конкретным заводским пространством и объемом производства.
Описание продукта

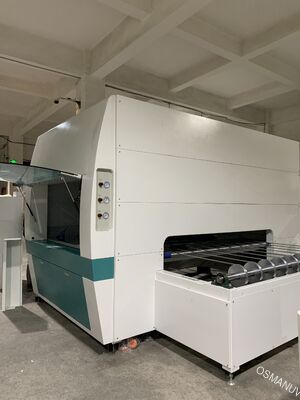

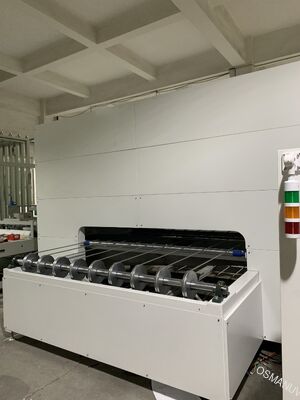

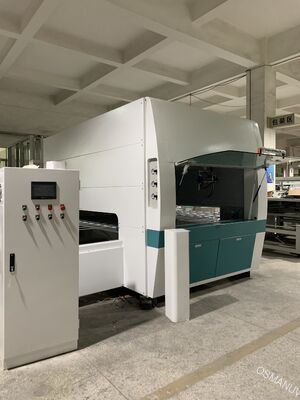

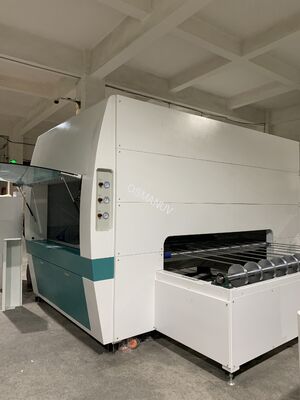

Эта производственная линия для внутреннего распылительного нанесения покрытий представляет собой высокоточное автоматизированное решение, специально разработанное для нанесения равномерных функциональных покрытий на внутренние и внешние поверхности мебельных панелей и изделий из формованной массы.
Для применения в мебельных панелях, система использует технологию рециркуляционного распыления с несколькими пистолетами для обеспечения равномерного покрытия плоских панелей, дверц шкафов и декоративных досок. Она работает с различными субстратами, включая массив дерева, МДФ, ДСП и композитные материалы.

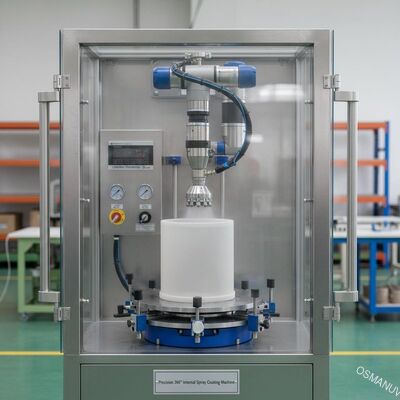

Для упаковки из формованной массы (такой как экологически чистые пищевые контейнеры, лотки и столовые приборы), машина использует передовую технологию роторного/центробежного нанесения покрытий. Каждый продукт надежно закреплен на индивидуально разработанном креплении, в то время как прецизионные сопла подают покрытие. Центробежная сила, создаваемая вращением, обеспечивает равномерное распределение жидкого покрытия по всем сложным внутренним геометриям, включая глубокие углы и боковые стенки, создавая бесшовный барьер.
Процесс идеально подходит для нанесения водонепроницаемых, маслостойких, термостойких (свыше 100°C) и упрочняющих покрытий, соответствующих строгим стандартам безопасности пищевых продуктов. Автоматизируя нанесение, линия гарантирует постоянный вес покрытия (обычно 5-50 микрон), исключает ручные ошибки и значительно сокращает отходы материалов, достигая почти 100% использования покрытия.
Система предназначена для круглосуточной непрерывной работы и полностью настраивается для работы с различными формами и размерами изделий, материалами покрытий (на водной основе, УФ, ПУ) и скоростями производства.
Технические параметры
Применение
Мебель и изделия из дерева:
-
Панельная мебель (офисная, кухонная, ванная)
-
Инженерные напольные покрытия
-
Декоративные стеновые панели и двери
-
Оконные рамы и молдинги
Формованная масса и упаковка:
-
Пищевые контейнеры (миски, тарелки, лотки, ланч-боксы)
-
Одноразовая посуда (стаканы, суповые контейнеры)
-
Промышленная защитная упаковка
-
Сельскохозяйственные лотки
Дополнительные материалы:
Настройка
-
Индивидуальный дизайн креплений: Мы разрабатываем крепежные приспособления, адаптированные к точной внутренней геометрии вашего конкретного изделия (миски, лотка, дверцы шкафа) для идеального позиционирования во время нанесения покрытия.
-
Конфигурация распылительных пистолетов: Настраиваемый количество и расположение пистолетов (2-8) в зависимости от сложности изделия.
-
Количество станций: Настраиваемый от одностанционных исследовательских установок до высокоскоростных 24-станционных роторных систем.
-
Метод нанесения покрытия: Настраиваемый выбор рециркуляционного распыления, роторного центробежного нанесения или комбинации.
-
Совместимость с типами покрытий: Системы, настроенные для покрытий на водной основе, УФ-отверждаемых, ПУ-лаков и экологически чистых покрытий.
-
Контроль толщины покрытия: Точная регулировка от 5 до 50 микрон с автоматизацией ПЛК.
-
Профиль сушки: Настраиваемый с модульными ИК-, конвекционными или УФ-секциями с зональным контролем температуры.
-
Уровень автоматизации: От полуавтоматического до полностью автоматического с роботизированной загрузкой/выгрузкой.
-
Материал конструкции: Выбор холоднокатаной стали с электростатической покраской или нержавеющей стали SUS 304.
Характеристика
-
Универсальность для двух рынков: Одна система, настроенная как для мебельных панелей, так и для упаковки из формованной массы.
-
Равномерное покрытие на 360°: Технология вращения обеспечивает бесшовное покрытие сложных 3D-форм с глубокими впадинами.
-
Высокоскоростная обработка: Рециркуляционное распыление достигает скорости до 1500 м/с с покрытием 5 сторон.
-
Точность и повторяемость: Системы с управлением ПЛК обеспечивают постоянный вес покрытия, снижая процент брака.
-
Сокращение отходов материала: Автоматизированное нанесение минимизирует перерасход; использование покрытия до 100%.
-
Быстрая переналадка: Быстросъемные крепления и сохраненные рецепты ПЛК для быстрой смены изделий.
-
Экологически чистое производство: Совместимость с покрытиями на водной основе и с низким содержанием ЛОС.
-
Комплексная безопасность: Защита от перегрева, защита двигателя от перегрузки, аварийные остановки и защитные световые барьеры.
-
Конструкция из нержавеющей стали: SUS 304 для коррозионной стойкости и соответствия пищевым стандартам.
Поддержка и услуги
-
Предпродажная инженерная консультация: Мы анализируем ваши конкретные образцы и требования к покрытию, чтобы предложить оптимальный настроены дизайн системы.
-
Тестирование образцов: Протестируйте свои изделия в нашем демонстрационном центре с вашими предпочтительными покрытиями.
-
Монтаж и ввод в эксплуатацию: Установка на месте, калибровка и интеграция с вашей существующей линией.
-
Комплексное обучение: Практическое обучение операторов и обслуживающего персонала.
-
Гарантия: 12-месячная гарантия на всю машину (1 год на механические, 6 месяцев на электрические компоненты).
-
Удаленная поддержка: Круглосуточная онлайн-техническая поддержка по телефону, электронной почте или видеосвязи.
-
Пожизненная поддержка: Пожизненные консультации и доступность запасных частей.
Упаковка и доставка
Часто задаваемые вопросы
В: Какова разница между распылительным и центробежным нанесением покрытий для формованной массы?
О: Распылительное нанесение использует сжатый воздух для распыления покрытия; центробежное нанесение использует центробежную силу для равномерного распределения по сложным формам. Наши линии могут быть настроены с любой из этих технологий в зависимости от ваших требований к изделию.
В: Может ли эта линия обрабатывать изделия разной формы на одной производственной линии?
О: Да. Ключ в индивидуально настраиваемых креплениях. Переналадка между изделиями включает замену креплений и загрузку другого рецепта ПЛК, что занимает несколько минут.
В: Какие типы покрытий могут быть нанесены?
О: Система совместима с акриловыми покрытиями на водной основе, ПУ-лаками, УФ-отверждаемыми покрытиями, маслостойкими покрытиями без ПФАС и биополимерными пленками. Компоненты тракта подачи жидкости могут быть настроены для конкретной вязкости.
В: Как контролируется толщина покрытия?
О: Толщина контролируется программируемыми параметрами: давление распыления, скорость вращения, скорость конвейера и вязкость материала. Все параметры сохраняются в ПЛК для повторяемости (диапазон 5-50 микрон).
В: Безопасно ли покрытие для контакта с пищевыми продуктами?
О: Да. Система наносит покрытия пищевого качества, соответствующие международным стандартам безопасности, с доступными материалами, соответствующими требованиям FDA.
В: Каков гарантийный срок?
О: Стандартная гарантия составляет 12 месяцев на всю машину (1 год на механические, 6 месяцев на электрические компоненты).
В: Может ли линия быть интегрирована с моей существующей конвейерной системой?
О: Да. Высота конвейера машины, скорость и интерфейс могут быть настроены для соответствия вашей существующей линии.
В: Каков типичный срок поставки для индивидуальной линии?
О: Производство обычно занимает 25-40 рабочих дней после завершения проектирования, за которым следует доставка.
