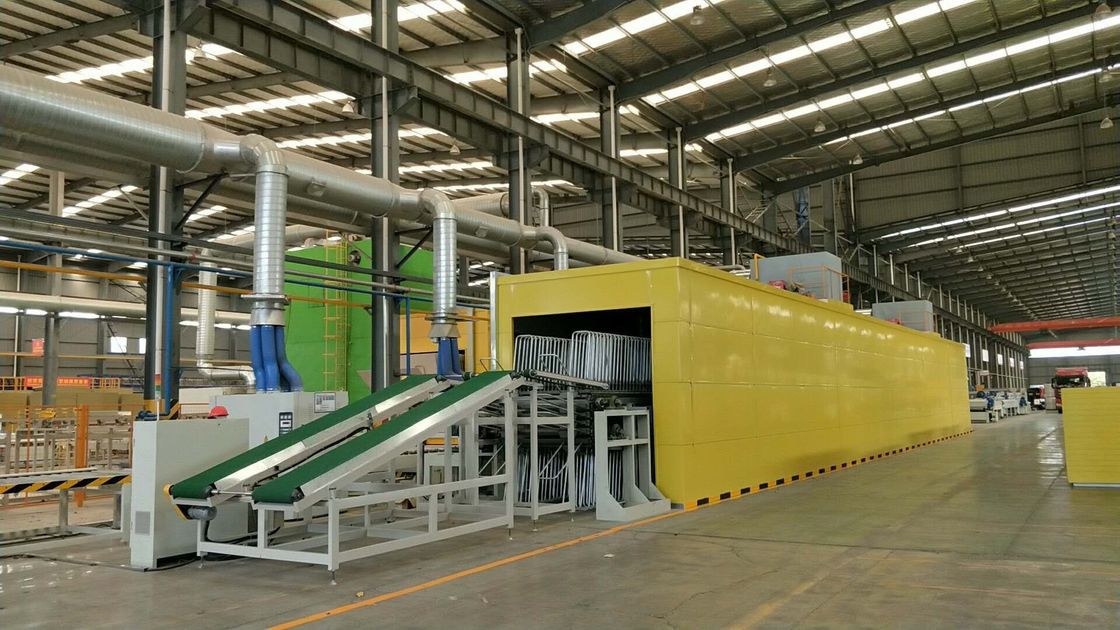

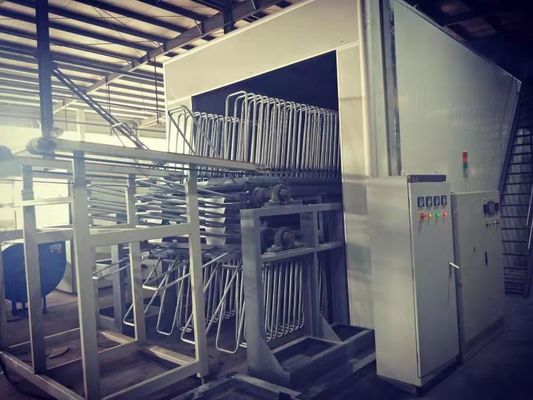

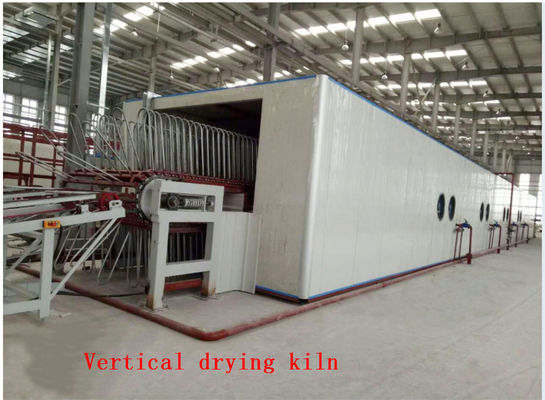

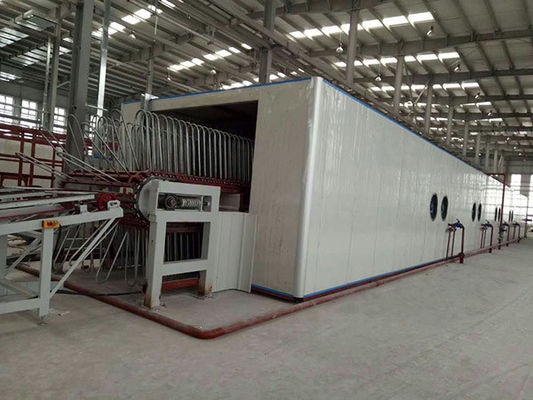

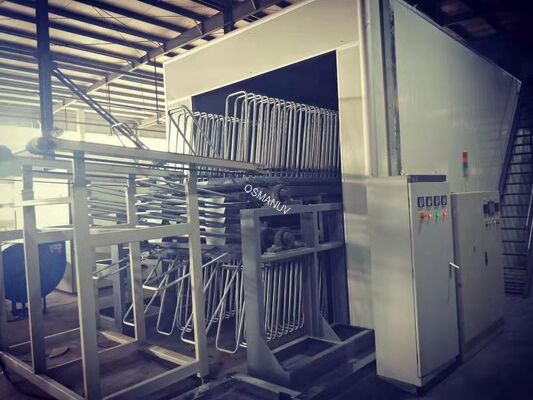

Высокоэффективная линия сушки Z-образного сгиба композитных панелей и мебельных щитов – максимальная производительность и экономия энергии
Наша высокоэффективная линия сушки Z-фальцовки разработана для непрерывной сушки больших объемов покрытых и ламинированных панелей. Используя запатентованную z-образную (гармошку) конвейерную систему, он значительно увеличивает время пребывания панелей на компактной площади, обеспечивая полное и равномерное отверждение покрытий, красок и клеев на водной или растворительной основе. Такая конструкция оптимизирует теплообмен и включает усовершенствованную систему рекуперации тепла, что приводит к превосходной энергоэффективности и значительному снижению эксплуатационных расходов по сравнению с традиционными сушилками прямого действия.
Технические характеристики
| Параметр |
Детали/диапазон |
| Модельная серия |
Серия ZF-DL-HP (настраиваемая) |
| Макс. Размер панели (ШxД) |
1300 x 2800 мм (настраиваемый) |
| Конвейерная система |

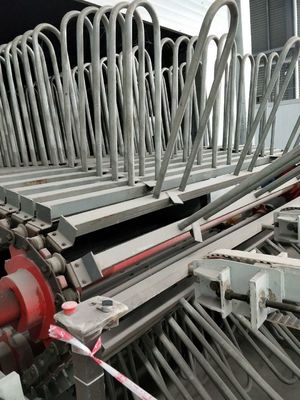

Z-образный (многоуровневый) цепной конвейер |
| Метод нагрева |
Косвенный газ/дизель, электричество или пар (настраиваемый) |
| Диапазон температур сушки |
Температура окружающей среды - 120°C (регулируется по зонам) |
| Мощность источника тепла |
600 000–1 200 000 ккал/ч (настраиваемый) |
| Система управления |
Централизованный ПЛК с сенсорным экраном HMI |
| Линейная скорость |
0,5–5,0 м/мин (переменная) |
| Изоляция |
Минеральная вата высокой плотности для оптимальной тепловой эффективности. |
Состав производственной линии
Загрузка панелей/автоматическая подача → Секция предварительной сушки (воздушный нож/ИК) → Главный Z-образный сушильный туннель → Секция охлаждения → Станция разгрузки/укладки
Приложения
Идеально подходит для сушки окрашенных мебельных плит (МДФ, ДСП), ламинированных композитных панелей, декоративных стеновых панелей с покрытием и дверных обшивок после отделочных работ.
Параметры настройки
Эта линия легко настраивается. Ключевые опции включают количество ярусов сушки (для регулировки общего времени выдержки), конкретные источники тепла в соответствии с инфраструктурой вашего предприятия, индивидуальную конструкцию внутреннего воздушного потока для конкретных покрытий и интеграцию с предшествующими машинами для нанесения покрытий.
Ключевые особенности
- Компактная конструкция: Z-образный конвейер увеличивает длину сушки на минимальной площади.
- Равномерная и постоянная сушка: многозонный контроль температуры обеспечивает равномерное распределение тепла по всем панелям.
- Высокая энергоэффективность: рециркуляция горячего воздуха и отличная изоляция снижают потребление энергии до 35 %.
- Прочная конструкция: сверхмощный цепной конвейер стабильно перемещает тяжелые панели.
- Простота обслуживания: широкие дверцы доступа и модульная конструкция камеры упрощают очистку и обслуживание.
Поддержка и услуги
- Ведение проекта «под ключ» от макетирования до сдачи в эксплуатацию
- Шеф-монтаж на месте и комплексное обучение операторов
- Ежегодные контракты на профилактическое обслуживание и круглосуточную удаленную техническую поддержку.
- Гарантированная поставка оригинальных запчастей.
Упаковка и доставка
Основные секции (камеры, конвейеры) предварительно собираются и отправляются в прочных, пригодных для мореплавания ящиках. Электрические панели и чувствительные приборы упаковываются отдельно в водонепроницаемые коробки. Все поставки включают подробные упаковочные листы, сборочные чертежи и руководства по установке.
Часто задаваемые вопросы
Как конструкция Z-Fold экономит энергию по сравнению с прямой туннельной сушилкой?
Вертикальная укладка обеспечивает превосходную стратификацию тепла и рециркуляцию внутри герметичной камеры, сводя к минимуму потери тепла в окружающую среду. Компактная конструкция также уменьшает площадь поверхности, требующей изоляции.
Может ли эта линия обрабатывать панели с различными требованиями к температуре отверждения?
Да. Зоны нагрева с независимым управлением позволяют создать индивидуальный температурный профиль с более высокими температурами на входе и более низкими на выходе, что идеально подходит для поэтапного отверждения.
Каково типичное время выполнения заказной линии?
Время выполнения зависит от уровня настройки и технических характеристик. Стандартная конфигурация обычно занимает 10–12 недель от подтверждения заказа до отгрузки.
